Cette procédure permet de créer le premier piédroit du cadre rigide en affectant des formes de départ et de fin différentes au premier segment de l'élément de cadre rigide.

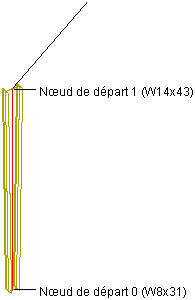

Création du premier piédroit du cadre rigide.
- Sélectionnez le cadre rigide.
- Sélectionnez le poteau et cliquez sur l'
.
- Cliquez sur Règles de conception.
- Cliquez sur Afficher les détails.
- Sélectionnez Sans nom sous Composant, puis tapez Piédroit 1.
- Dans la liste Nom sous Forme de départ, sélectionnez W8X31.
- Sélectionnez Début dans le champ Par rapport à.
- Tapez 0 dans le champ Noeud.
Le noeud 0 est défini par rapport au point de départ de la trajectoire de l'élément.
- Tapez 90 dans le champ Rotation.
- Faites défiler la totalité de la boîte de dialogue Règles de conception pour afficher les paramètres Forme de fin pour le piédroit 1.
- Dans la liste Nom sous Forme de fin, sélectionnez W14X43.
- Sélectionnez Début dans le champ Par rapport à.
- Tapez 1 dans le champ Noeud.
Le Noeud 1 correspond au sommet formé par l'extrémité du premier segment de la trajectoire de l'élément et le point de départ du deuxième segment de la trajectoire de l'élément.
