Cette procédure permet de créer des plans d'ajustement pour un ou plusieurs éléments de structure basés sur un plan défini (implicitement ou non) par un autre élément de structure, un objet architectural d'un autre type, un dessin au trait ou deux points que vous spécifiez. Le bord, la face ou la ligne qui définit le plan d'ajustement ne doit pas nécessairement entrecroiser les éléments à ajuster. Le plan d'ajustement est projeté perpendiculairement au plan SCU XY. Les éléments sélectionnés sont étendus ou ajustés en fonction du plan d'ajustement, s'ils l'entrecroisent ou non.

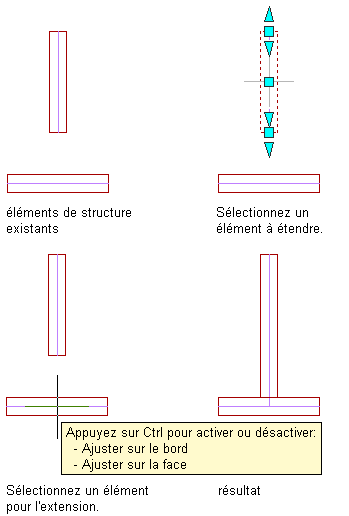

Extension d'un élément de structure jusqu'à un autre élément de structure
- Sélectionnez le ou les éléments de structure que vous souhaitez étendre ou ajuster.
- Cliquez sur l'
.
- Définissez le plan d'ajustement :
Pour... Action... définir un plan d'ajustement indépendant des objets existants appuyez sur la touche Entrée, indiquez le point de départ et le point d'arrivée du plan d'ajustement, puis cliquez sur le côté duquel vous souhaitez supprimer les éléments. utiliser le bord ou la face d'un objet existant ou d'un dessin au trait comme plan d'ajustement sélectionnez l'objet ou le dessin au trait et cliquez sur le côté duquel vous souhaitez supprimer les éléments. Pour ajuster la face d'un objet plutôt que son bord, appuyez sur la touche Ctrl avant de sélectionner l'objet.
