Pour créer le deuxième chevron du cadre rigide

Cette procédure permet de créer le deuxième chevron du cadre rigide en affectant des formes de départ et de fin différentes au troisième segment de l'élément de cadre rigide.

Création du deuxième chevron du cadre rigide

1. Cliquez sur Ajouter pour ajouter un troisième composant à l'élément de structure.
2. Sélectionnez Sans nom sous Composant, puis tapez Chevron 2.

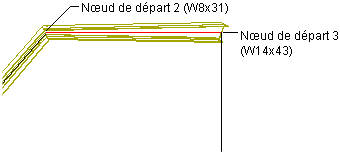

3. Dans la liste Nom sous Forme de départ, sélectionnez W8X31.
4. Sélectionnez Début dans le champ Par rapport à.
5. Tapez 2 dans le champ Noeud.
6. Faites défiler la totalité de la boîte de dialogue Règles de conception pour afficher les paramètres Forme de fin pour le chevron 2.
7. Dans la liste Nom sous Forme de fin, sélectionnez W14X43.
8. Sélectionnez Début dans le champ Par rapport à.
9. Tapez 3 dans le champ Noeud.
