Nouveautés du jeu d’outils AutoCAD Electrical 2021

Voici un aperçu des modifications apportées au jeu d’outils AutoCAD Electrical 2021.

Le jeu d’outils AutoCAD Electrical 2021 offre un ensemble d’améliorations fondées sur les retours des clients, les enquêtes et les données analytiques qui nous ont permis de concentrer nos efforts. Plusieurs fonctionnalités visent à moderniser et à simplifier des fonctions fréquemment utilisées dans de nombreuses disciplines. Pour cette version, AutoCAD 2018 reste le format de dessin. Pour les développeurs, il s'agit d'une version pouvant affecter les API.

Recherche globale dans le catalogue

Une des suggestions les mieux votées sur le forum AutoCAD Electrical IdeaStation est désormais disponible dans cette version. Grâce à la fonctionnalité de recherche globale, le Navigateur de catalogues peut désormais rechercher des données de catalogue dans les tables.

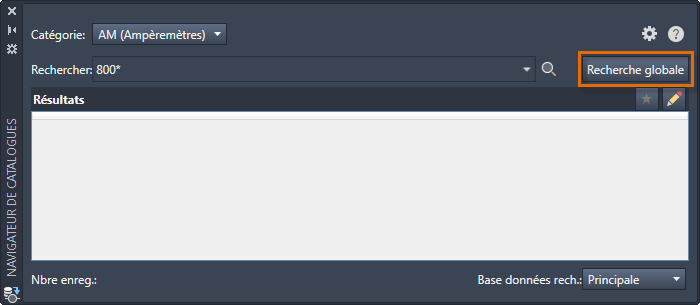

Dans le navigateur de catalogues, cliquez sur Recherche globale pour rechercher des données dans toutes les tables disponibles.

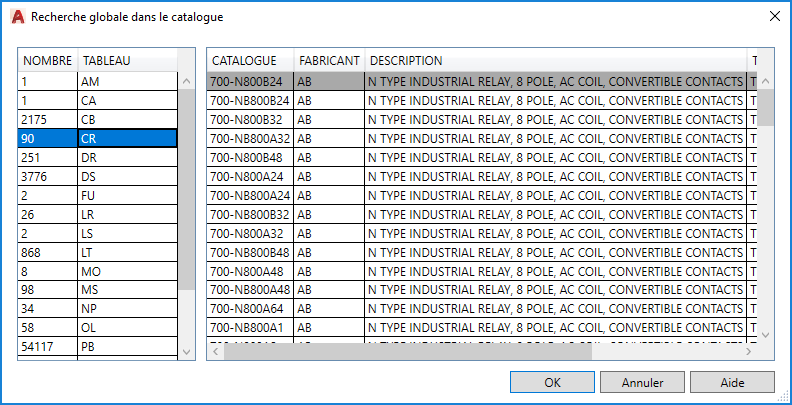

La boîte de dialogue Recherche globale dans le catalogue affiche les résultats de la recherche globale.
Remarque : Les éléments de sous-assemblage, tels que définis par une valeur LISTEASSEMBLAGES, sont inclus dans les résultats de la recherche. Les résultats de la recherche globale sont basés sur les enregistrements des colonnes Catalogue, Fabricant et Code d’assemblage.

Contenu supplémentaire du catalogue des fabricants

Le contenu du catalogue des fabricants publié en tant que mises à jour dans des versions antérieures est désormais inclus dans le programme d’installation du jeu d’outils AutoCAD Electrical 2021. Les mises à jour de contenu incluent les données de catalogue d’Eaton et de Siemens.

Des informations supplémentaires sur le catalogue PLC Siemens pour la série S7-1500 PLC sont également incluses dans le jeu d’outils AutoCAD Electrical 2021.

Icônes optimisées

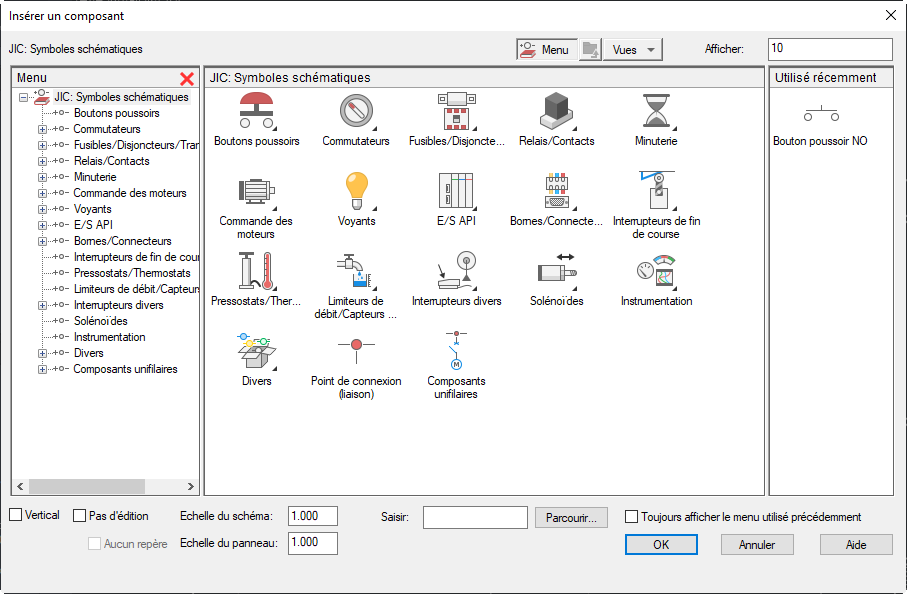

Dans le jeu d’outils AutoCAD Electrical 2021, les couleurs d’arrière-plan sont optimisées pour s’accorder avec de nouvelles couleurs pour les icônes, ce qui offre un contraste optimal sans vous détourner de la zone de dessin, sur laquelle se porte généralement votre attention.

Autres améliorations

  • Services de base de données du projet

    Amélioration de la stabilité lors de l’utilisation des services de base de données du projet.

  • Rapports
    • La fonction LISP du panneau Nomenclature crée désormais un fichier XML valide dans la version allemande.
    • Les rapports de composants respectent désormais les options de tri du fichier au format de rapport (.SET).
    • Amélioration de la stabilité lors de la génération de rapports.
  • Configuration de projet

    Lors de l’ouverture du projet, le répertoire respecte désormais le chemin spécifié par la variable WD_PICKPRJDLG dans le fichier d’environnement WD.ENV.

  • Insertion de composants et de fils
    • L’affectation des broches du père du disjoncteur respecte désormais le nombre correct de contacts fils dans le dessin.
    • Amélioration de la stabilité du workflow de sortance.
    • L’importation de fils inclut désormais les propriétés de taille et de couleur du fil.
  • Composants du panneau
    • Les numéros d’équipotentielles insérées à l’aide de l’option Insérer une borne (liste schématique) sont désormais affichés dans les bornes du panneau.
    • Amélioration de la stabilité lors de l’insertion de composants de panneau.
  • Publication PDF

    Dans les fichiers PDF publiés, les hyperliens associés à un style de flèche hexagonale renvoient désormais vers les bonnes références.
