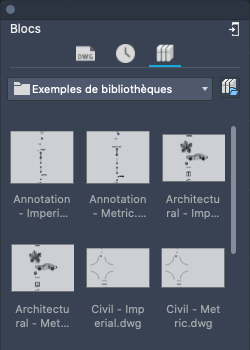

Palette des blocs

Permet d'accéder à des blocs issus du dessin courant, de la liste des blocs utilisés récemment ou des bibliothèques de blocs, puis de les insérer.

CONTENU (commande)

Jeu d'outils : Onglet Dessin > Groupe de fonctions Bloc > Palette Blocs.

Menu : Fenêtre > Blocs.

Liste d'options

Les options suivantes s'affichent.

Barre d'outils

Affiche les blocs du dessin courant.
Affiche les blocs insérés ou créés récemment. La liste des fichiers récents est conservée d'un dessin et d'une session à l'autre.
Remarque : Le nom d'un fichier externe inséré en tant que bloc contient un astérisque (*) dans la palette des blocs.
Affiche les blocs à partir d'une bibliothèque de blocs. Cliquez sur Parcourir pour spécifier un fichier de dessin ou un dossier.

Navigation dans les bibliothèques de blocs

Spécifiez un fichier ou un dossier de stockage dans le cloud contenant les blocs. Utilisez cette méthode pour partager des blocs entre différents appareils. Une bibliothèque de blocs située dans le cloud est indiquée dans la palette.
Cliquez deux fois sur un sous-dossier pour afficher le contenu de ce dossier.
Cliquez sur Retour à la bibliothèque pour revenir au dessin ou dossier précédent.
Sélectionnez Bibliothèques d'exemples dans le menu déroulant pour accéder aux bibliothèques de blocs héritées.

Liste des blocs

Affiche les blocs pour la catégorie sélectionnée. Pour insérer un bloc, effectuez l'une des opérations suivantes :

Glissez-déposez un bloc de la liste.
Double-cliquez sur une miniature de bloc.
Cliquez avec le bouton droit de la souris sur une miniature de bloc et choisissez Insérer dans un dessin.
Cliquer sur l'icône du bloc dans la vue du dessin courant pour rechercher un fichier DWG à insérer

Remarque : Le menu contextuel Blocs s'affiche lorsque vous cliquez avec le bouton droit de la souris sur une miniature de bloc, tandis que le menu contextuel Liste de blocs s'affiche lorsque vous cliquez avec le bouton droit de la souris sur une zone vide de la liste des blocs.

Menu contextuel Bloc

Les options suivantes sont disponibles lorsque vous cliquez avec le bouton droit de la souris sur une miniature de bloc dans la liste des blocs :

Insérer dans un dessin : lance l'insertion du bloc dans le dessin courant.
Renommer : permet de renommer la définition de bloc dans le dessin actuel. Cette option est uniquement disponible lorsque vous consultez la liste de dessins actuels.
Supprimer : supprime le bloc sélectionné de la liste Blocs récents. Cette option est uniquement disponible lorsque vous consultez la liste des blocs récents.
Tout effacer : supprime tous les blocs de la liste Blocs récents. Cette option est uniquement disponible lorsque vous consultez la liste des blocs récents.
Petites miniatures : des petites miniatures des blocs s'affichent dans la liste des blocs.
Miniatures moyennes : des miniatures moyennes des blocs s'affichent dans la liste des blocs.
Miniatures moyennes avec titre : des miniatures moyennes des blocs et le nom de ces derniers s'affichent dans la liste des blocs.
Grandes miniatures : de grandes miniatures des blocs s'affichent dans la liste des blocs.
Grandes miniatures avec titre : de grandes miniatures des blocs et le nom de ces derniers s'affichent dans la liste des blocs.

Menu contextuel de la liste des bloques

Les options suivantes sont disponibles lorsque vous cliquez avec le bouton droit de la souris dans une zone vide de la liste des blocs :

Petites miniatures : des petites miniatures des blocs s'affichent dans la liste des blocs.
Miniatures moyennes : des miniatures moyennes des blocs s'affichent dans la liste des blocs.
Miniatures moyennes avec titre : des miniatures moyennes des blocs et le nom de ces derniers s'affichent dans la liste des blocs.
Grandes miniatures : de grandes miniatures des blocs s'affichent dans la liste des blocs.
Grandes miniatures avec titre : de grandes miniatures des blocs et le nom de ces derniers s'affichent dans la liste des blocs.
Tout effacer : supprime tous les blocs de la liste Blocs récents. Cette option est uniquement disponible lorsque vous consultez la liste des blocs récents.

Rechercher

Filtre les blocs affichés dans la liste des blocs. Cliquez sur le "X" figurant dans la zone de texte pour effacer le filtre courant.

Entrez une chaîne de texte pour contrôler les blocs à afficher dans la liste des blocs. Seuls les blocs dont les noms contiennent la chaîne de texte sont affichés dans la liste des blocs. Les résultats de la recherche incluent des blocs issus du dessin courant, de la liste des blocs utilisés récemment et de la bibliothèque de blocs.

Options d'insertion

Point d'insertion: Indique le point d'insertion du bloc. Lorsque cette option est sélectionnée, vous spécifiez le point d'insertion lors de l'insertion du bloc, à l'aide du dispositif de pointage ou en entrant manuellement les coordonnées. Lorsque cette option est désactivée, les coordonnées spécifiées sont utilisées.
Remarque : Ne s'applique pas lorsque vous faites glisser le curseur pour placer un bloc.

Echelle: Indique l'échelle du bloc inséré. Lorsque cette option est sélectionnée, vous spécifiez le facteur d'échelle dans les directions X, Y et Z. Si vous entrez une valeur négative pour les facteurs d'échelle X, Y, et Z, le bloc est inséré en tant que reflet autour de cet axe. Lorsque cette option est désactivée, les échelles spécifiées sont utilisées.
Remarque : Lorsque cette option est activée, les dernières valeurs entrées sont utilisées lorsque vous faites glisser le curseur pour insérer un bloc. Vous n'êtes pas invité à indiquer l'échelle.

Rotation: Indique l'angle de rotation du bloc inséré dans le SCU courant. Lorsque cette option est sélectionnée, vous spécifiez l'angle de rotation du bloc à l'aide du dispositif de pointage ou en indiquant un angle. Lorsque cette option est désactivée, l'angle de rotation spécifié est utilisé.
Remarque : Lorsque cette option est activée, les dernières valeurs entrées sont utilisées lorsque vous faites glisser le curseur pour insérer un bloc. Vous n'êtes pas invité à indiquer la rotation.

Répéter le placement: Détermine si l'insertion de bloc se répète automatiquement. Lorsque cette option est sélectionnée, vous êtes automatiquement invité à indiquer des points d'insertion supplémentaires jusqu'à ce que vous appuyiez sur ÉCHAP pour annuler la commande. Lorsque cette option est désélectionnée, le bloc spécifié est inséré une fois.
Remarque : Ne s'applique pas lorsque vous faites glisser le curseur pour placer un bloc.

Décomposer: Détermine si le bloc est automatiquement décomposé en objets de composants lors de son insertion.
Remarque : Ne s'applique pas lorsque vous faites glisser le curseur pour placer un bloc.; Lorsque cette option est sélectionnée, les composants du bloc sont dissociés et retrouvent leurs propriétés d'origine. Pour signifier que le bloc sera décomposé lors de l'insertion, l'aperçu du bloc au niveau du curseur est automatiquement masqué. Les objets utilisant la couleur BYBLOCK sont blancs. Les objets avec le type de ligne BYBLOCK utilisent le type de ligne CONTINUOUS.; Lorsque cette option est désélectionnée, le bloc spécifié est inséré sans être décomposé.
Remarque : Vous pouvez spécifier cette option uniquement avec un facteur d'échelle uniforme. Si vous devez décomposer un bloc non uniformément mis à l'échelle, vous pouvez tout de même le faire manuellement à l'aide de la commande DECOMPOS.
