HELICE (commande)

Crée une spirale 2D ou un ressort 3D.

Méthodes d'accès

Jeu d'outils : Onglet Dessin > Groupe de fonctions Dessin > Hélice.

Remarque : Masqué par défaut. Cliquez sur pour afficher l'icône sur le groupe de fonctions du jeu d'outils.

Menu : Dessin > Hélice.

Utilisez une hélice comme trajectoire de balayage pour que la commande BALAYAGE crée des ressorts, des filetages et des escaliers circulaires.

Les invites suivantes s'affichent.

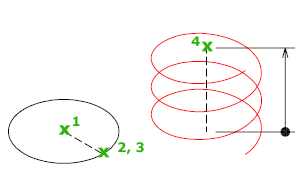

Centre de la base

Définit le centre du point de base de l'hélice.

Rayon de base

Indique le rayon de la base de l'hélice.

Initialement, le rayon de base par défaut est défini sur 1. Au cours d'une session de dessin, la valeur par défaut du rayon de base correspond toujours à la valeur du rayon de base précédemment saisie pour un solide primitif ou une hélice.

Diamètre (base)

Indique le diamètre de la base de l'hélice.

Initialement, le diamètre de base par défaut est défini sur 2. Au cours d'une session de dessin, la valeur par défaut du diamètre de base correspond toujours à la valeur du diamètre de base précédemment saisie.

Rayon supérieur

Indique le diamètre du haut de l'hélice. La valeur par défaut correspond toujours à la valeur du rayon de base.

Le rayon de base et le rayon supérieur ne peuvent pas être tous deux définis sur 0 (zéro).

Diamètre (haut)

Utilise une valeur de diamètre pour définir la taille du haut de l'hélice. La valeur par défaut du diamètre supérieur correspond toujours à la valeur du diamètre de base.

Hauteur d'hélice

Indique la hauteur de l'hélice.

Extrémité de l'axe

Spécifie l'emplacement de l'extrémité de l'axe de l'hélice. L'extrémité de l'axe peut être située n'importe où dans l'espace 3D. Elle détermine la longueur et l'orientation de l'hélice.

Tours

Spécifie le nombre de tours (révolutions) de l'hélice. Ce nombre ne peut pas dépasser 500.

Initialement, la valeur par défaut du nombre de tours est égale à trois. Au cours d'une session de dessin, la valeur par défaut du nombre de tours correspond toujours à la valeur du nombre de tours précédemment saisie.

Hauteur des tours

Indique la hauteur d'un tour complet dans l'hélice.

Le nombre de tours dans l'hélice est automatiquement mis à jour lorsqu'une valeur de hauteur est indiquée. Si le nombre de tours de l'hélice a été spécifié, il est impossible de saisir une valeur de hauteur des tours.

Basculer

Indique la direction dans laquelle l'hélice est basculée.

• Sens horaire. Trace l'hélice dans le sens des aiguilles d'une montre.
• Sens trigonométrique. Trace l'hélice dans le sens contraire des aiguilles d'une montre.
