Utiliser des paramètres d'action dans les blocs

Utilisez les poignées ou la palette Propriétés pour manipuler la référence de bloc qui contient les paramètres d'action.

Utiliser des poignées pour modifier les blocs contenant des paramètres d'action

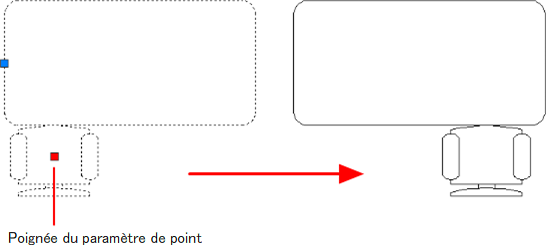

Vous pouvez manipuler un bloc qui contient des paramètres d'action à l'aide de poignées personnalisées. Par exemple, lorsque vous faites glisser la poignée sur la chaise dans la référence de bloc ci-dessous, la chaise se déplace.

Le tableau suivant montre les différents types de poignées personnalisées qui peuvent être ajoutées à un bloc dynamique.

Type de poignée		Manipulation dans un dessin
Standard		Dans un plan, dans n'importe quelle direction
Linéaire		Le long d'une direction définie ou le long d'un axe
Rotation		Autour d'un axe
Inversion		Clic pour inverser la référence de bloc dynamique
Alignement		A l'intérieur d'un plan, dans n'importe quelle direction. Lorsqu'elle est déplacée au-dessus d'un objet, elle déclenche la référence de bloc pour qu'elle s'aligne sur l'objet.
Rechercher		Clic pour afficher la liste des éléments

Utilisation de propriétés personnalisées

Lorsque vous sélectionnez une référence de bloc dynamique, les propriétés personnalisées sont répertoriées dans la palette Inspecteur des propriétés, sous Personnalisé. Lorsque vous modifiez la valeur de la propriété personnalisée, la référence de bloc est mise à jour en conséquence.

Utiliser les poignées de consultation

Une référence de bloc qui contient une poignée de consultation permet de spécifier une valeur prédéfinie qui modifie son l'affichage. La nouvelle taille s'affiche dans l'Inspecteur des propriétés, sous Personnalisé.

Contrôler la visibilité des références de bloc

Une définition de bloc peut contenir une poignée d'état de visibilité permettant de déterminer plusieurs représentations graphiques de la même référence de bloc.

Redéfinir un bloc pour afficher la géométrie par défaut
