Pour créer des composants de radiateur

Les données des radiateurs dans les fichiers BDH proviennent des fabricants de radiateurs et des applications de calcul des besoins en chauffage (comme SOLAR COMPUTER Desktop) et des logiciels de conception du marché de radiateurs D A CH. Les données d'un radiateur comprennent notamment sa longueur, sa largeur, sa hauteur, le nom de la société qui le fabrique et son nom de composant. Dans AutoCAD MEP 2024 toolset, vous importez un fichier BDH (.dat), puis vous créez les définitions de radiateurs dans le catalogue MvParts (DEU).apc. Vous pouvez utiliser les pièces à vues multiples pour modéliser la taille et la forme des composants utilisés dans la vie courante, comme les radiateurs. Dans AutoCAD MEP 2024 toolset, les pièces à vues multiples, telles que les radiateurs, sont classées par type et leurs données sont stockées dans des catalogues de composants. Un gabarit de radiateur par défaut contrôle le graphisme du radiateur. Ce gabarit se trouve dans \ProgramData\Autodesk\MEP <version>\fra\MEPContent\Global\MvParts\Plumbing\Radiators\Radiator Template_gbm.xml. Si vous souhaitez modifier l'aspect du radiateur, vous pouvez changer de gabarit. Reportez-vous à la rubrique Stockage et référence des composants de catalogue.

Remarque : Veillez à sélectionner le profil AutoCAD MEP 2024 toolset D A CH dans l'onglet Profils de la boîte de dialogue Options.

Pour créer des composants de radiateur personnalisés

1. Cliquez sur OuvrirContenu radiateur BDH.

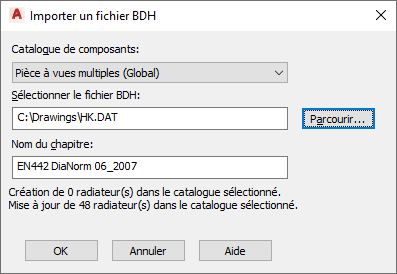

2. Dans la boîte de dialogue Importer un fichier BDH, sélectionnez le catalogue de pièces à vues multiples dans lequel se trouvent les composants.


3. Dans la section Sélectionner le fichier BDH, recherchez l'emplacement du fichier BDH (.dat), puis sélectionnez-le.

   Les données du champ Nom du chapitre sont mises à jour avec le nom du fabricant issu du fichier, ainsi que le nombre prévu de composants qui seront créés ou mis à jour.

4. Cliquez sur OK.

   Le logiciel met à jour les composants du dossier PlumbingRadiator du catalogue de pièces à vues multiples, sous le nom de dossier spécifié. AutoCAD MEP 2024 toolset organise les composants selon les noms des sous-chapitres spécifiés dans le fichier BDH et met également à jour les radiateurs existants.
