Cette procédure permet de modéliser la conduite principale d'un raccord en té. Vous allez ajouter la géométrie circulaire, créer le profil et appliquer un modificateur d'extrusion.
- Pour construire la conduite principale du té, dans le navigateur de composants, cliquez avec le bouton droit de la souris sur Plan YZ, puis choisissez Ajouter un profil
Circulaire. - Sélectionnez le centre dans la zone de modélisation et désignez un deuxième point ou entrez la valeur 12" (305 mm) pour définir le rayon.
Un profil circulaire est créé, puis ajouté au plan YZ dans le navigateur de composants.
- Dans le navigateur de composants, cliquez avec le bouton droit de la souris sur Modificateurs, puis choisissez Ajouter une extrusion.
- Sélectionnez le profil circulaire dans la zone de modélisation.
La boîte de dialogue Modificateur d'extrusion s'affiche.

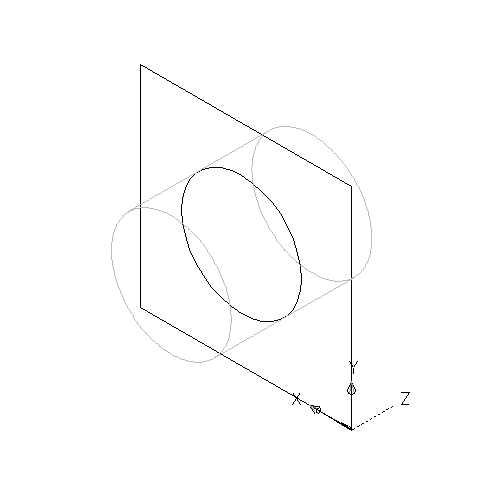

- Sous Terminaison, sélectionnez le type Plan médian et entrez 20" (508 mm) dans pour le paramètre Distance et cliquez sur OK.
Un cylindre représentant la conduite principale du té est généré ; un modificateur d'extrusion est ajouté aux modificateurs dans le navigateur de composants.
