Vous pouvez convertir un jeu de styles d'appareils en leurs composants individuels : les paramètres de style et les blocs AutoCAD® utilisés par les vues des styles. Le processus de conversion génère les éléments suivants :
- Un jeu de dessins contenant des blocs AutoCAD. Le processus crée un dessin par bloc de visualisation et par style de sorte que chaque dessin contient une seule définition de bloc.
- Un script de conversion de l'appareil, ou fichier CCF (fichier de contenu personnalisé, Custom Content File), qui contient les paramètres de style. Ce script contient non seulement les valeurs des paramètres de style, mais également les chemins d'accès aux dessins obtenus contenant les blocs AutoCAD.
Cette conversion est particulièrement utile à la personnalisation de styles d'appareils existants. Vous allez convertir des styles d'appareils en composants individuels associés, personnaliser ces composants (blocs et paramètres de style du script), puis utiliser le script modifié pour convertir les blocs modifiés en nouveaux styles d'appareils.
Pour convertir un jeu de styles d'appareils en blocs individuels
- Cliquez sur
l'
.

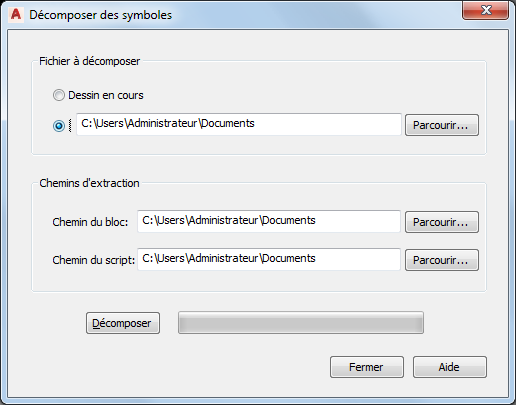

- Dans la boîte de dialogue Décomposition d'appareils, pour Fichier à décomposer, sélectionnez le dessin (fichier DWG) contenant les styles d'appareils à convertir :
Pour... Action... convertir les styles d'appareils dans le dessin actif ouvert dans AutoCAD MEP 2024 toolset Cliquez sur Dessin en cours. convertir les styles d'appareils dans un dessin stocké localement sur votre ordinateur Cochez le bouton radio en regard du chemin d'accès au fichier, cliquez sur Parcourir, sélectionnez le dessin, puis cliquez sur Ouvrir. - Pour Chemin du bloc, cliquez sur Parcourir, puis sélectionnez le dossier dans lequel placer les dessins qui contiennent les blocs AutoCAD utilisés par les vues des styles d'appareils. Cliquez sur OK.
Si le dossier sélectionné contient déjà des dessins, le système vous demandera si vous souhaitez remplacer les dessins du même nom lors de la conversion.
Remarque : Comme tous les blocs AutoCAD®, les blocs des dessins générés sont stockés dans une zone de données invisible appelée table de définition des blocs. - Pour Chemin du script, cliquez sur Parcourir, puis sélectionnez le nom de fichier du script de conversion de l'appareil à créer :
Pour... Action... créer un script Spécifiez l'emplacement du nouveau script dans la boîte de dialogue Sélectionner un fichier, entrez un nom, puis cliquez sur Enregistrer. remplacer le contenu d'un script existant Sélectionnez le dessin dans la boîte de dialogue Sélectionner un fichier, cliquez sur Enregistrer, puis sur Oui pour confirmer que le contenu du dessin peut être remplacé. - Cliquez sur Décomposer.
Le logiciel convertit les styles d'appareils en blocs utilisés par les vues de style et génère un script associé en fonction des définitions de styles.
Remarque : Comme un style d'appareil indique uniquement les positions des connexions, et non la méthode avec laquelle elles ont été spécifiées à l'origine, le script définit la valeur par défaut de la propriété Placement de la connexion de toutes les connexions sur Spécifier. Par conséquent, avant de réutiliser le script de conversion pour créer des styles d'appareils, vous devrez peut-être modifier ces valeurs.
Vous pouvez maintenant modifier les blocs et le script, puis les utiliser pour créer des styles d'appareils en fonction de vos modifications.
