Mises à jour des révisions de normes pour les symboles de soudure

Le symbole de soudure dans AutoCAD Mechanical a été mis à jour pour prendre en charge la révision de la norme AWS A2.4-2012. Pour prendre en charge la norme AWS A2.4-2012, tous les aspects du symbole de soudure ont été révisés pour correspondre au format AWS A2.4-2012.

Le jeu d’outils AutoCAD Mechanical continue à prendre en charge la révision de la norme AWS A2.4-1998 pour permettre d’ouvrir, de modifier et d’enregistrer les documents créés dans des versions antérieures sans mettre à jour la norme de soudure. Grâce à la prise en charge d’AWS A2.4-2012 et AWS A2.4-1998, vous pouvez annoter les nouvelles conceptions et plans de récolement à l’aide de la révision de norme requise.

Remarque : L’enregistrement de la nouvelle révision des symboles de soudure dans un format de fichier antérieur convertit le symbole de soudure en bloc.

Boîte de dialogue Options

Dans le jeu d’outils AutoCAD Mechanical, la nouvelle révision de norme ANSI est utilisée comme norme par défaut dans un nouveau dessin. Lorsque vous ouvrez un dessin hérité, la norme par défaut est remplacée par l’ancienne révision de la norme. Vous pouvez modifier la révision de la norme dans la boîte de dialogue Options.

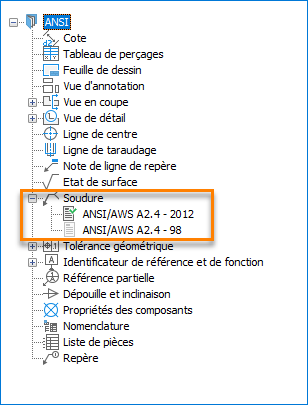

Boîte de dialogue Paramètres de soudure

La boîte de dialogue Paramètres de soudure affiche la dernière révision ANSI. Les symboles de soudure et de support correspondants sont également répertoriés dans le filtre Symbole.

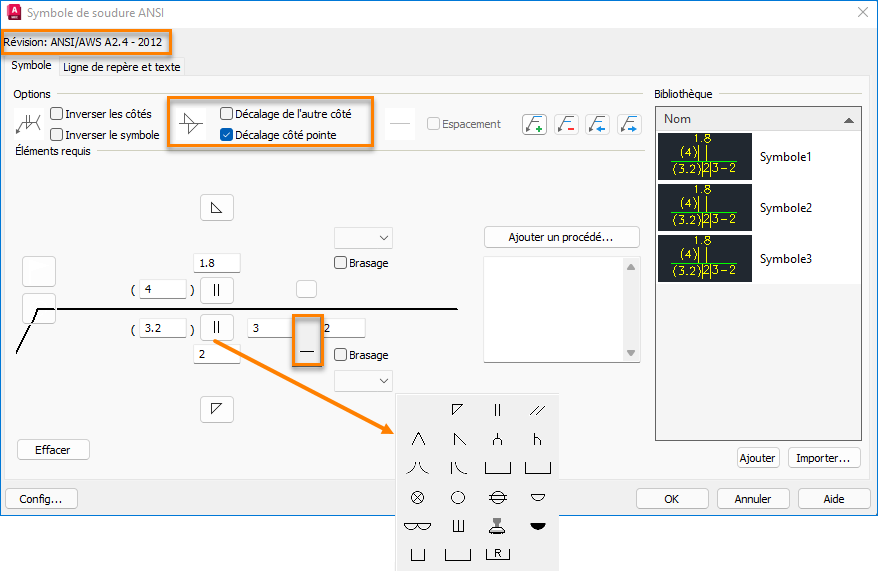

Boîte de dialogue Symbole de soudure

La boîte de dialogue Symbole de soudure ANSI contient les modifications suivantes :

• Options de la palette Distance
  • Soudure continue
  • Soudure intermittente
• Décalage
  • Autre décalage latéral
  • Décalages côté flèche
• Nouveaux symboles de soudure et de support dans la palette Symboles

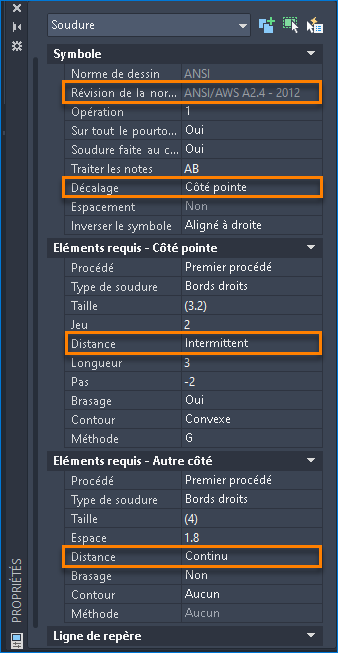

Palette Propriétés

Vous pouvez afficher et modifier toutes les propriétés des symboles de soudure dans la palette des propriétés.
