Le symbole de ligne de coupe dans AutoCAD Mechanical est mis à jour pour prendre en charge la révision de la norme AWS Y14.3 – 2012. Pour prendre en charge la norme AWS Y14.3 – 2012, tous les aspects du symbole de ligne de coupe sont révisés pour y correspondre.
AutoCAD Mechanical continue à prendre en charge la révision de la norme AWS Y14.3 – 2003 pour permettre d’ouvrir, de modifier et d’enregistrer les documents créés dans des versions antérieures sans mettre à jour la norme de symbole de ligne de coupe. Grâce à la prise en charge des normes AWS Y14.3 – 2012 et AWS Y14.3 – 2003, vous pouvez annoter les nouvelles conceptions et plans de récolement à l’aide de la révision de norme requise.
Boîte de dialogue des options

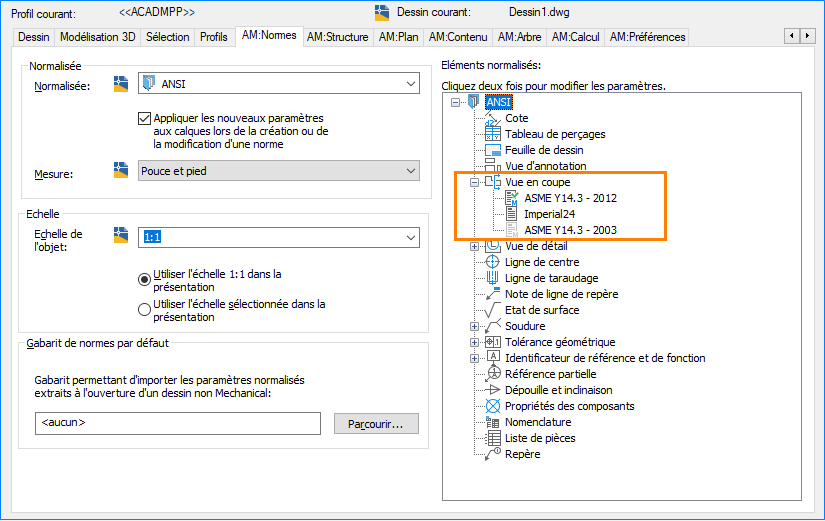

Dans le jeu d’outils AutoCAD Mechanical 2024, la nouvelle révision de norme ANSI est la norme par défaut dans un nouveau dessin. Lorsque vous ouvrez un dessin hérité, la norme par défaut est remplacée par l’ancienne révision de la norme. Vous pouvez modifier la révision de la norme dans la boîte de dialogue Options.
Boîte de dialogue Paramètres de la ligne de coupe pour ANSI

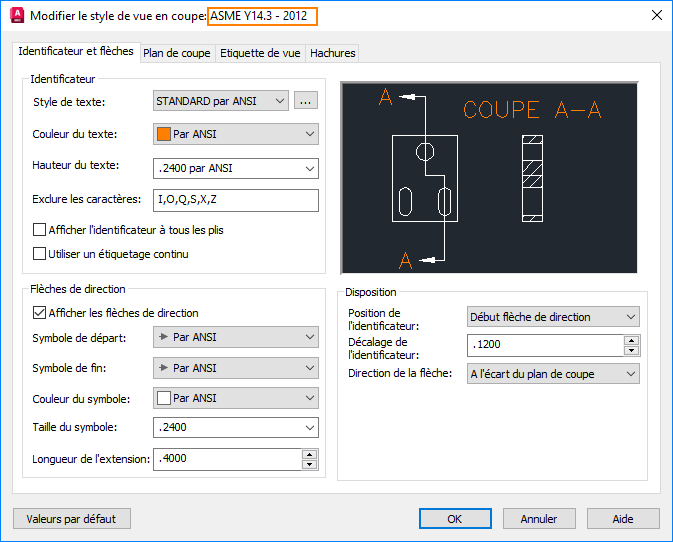

La nouvelle révision s’affiche dans la boîte de dialogue Modifier le style de vue en coupe.
Palette Propriétés

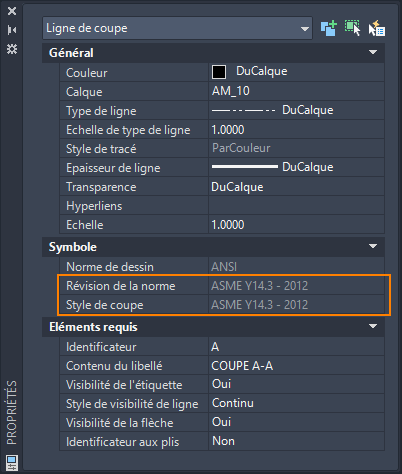

Vous pouvez afficher et modifier toutes les propriétés des symboles de ligne de coupe dans la palette des propriétés.
