Mise à jour de la révision de la norme ISO pour les symboles de dépouille et d’inclinaison

Le symbole de dépouille et d’inclinaison dans AutoCAD Mechanical est mis à jour pour prendre en charge la révision de la norme ISO 3040:2016(E). Pour prendre en charge la norme ISO 3040:2016(E), tous les aspects du symbole de dépouille et d’inclinaison ont été révisés pour correspondre à la norme ISO 3040:2016(E).

AutoCAD Mechanical continue à prendre en charge la révision de la norme ISO 3040:2009(E) pour permettre d’ouvrir, de modifier et d’enregistrer les documents créés dans des versions antérieures sans mettre à jour la norme de symbole de pente et d’inclinaison. Grâce à la prise en charge des normes ISO 3040:2016(E) and ISO 3040:2009(E), vous pouvez annoter les nouvelles conceptions et plans de récolement à l’aide de la révision de norme requise.

Remarque : L’enregistrement de la nouvelle révision des symboles de dépouille et de fente dans un format de fichier plus ancien conserve le symbole lors de l’association à la révision ISO 3040:2009(E).

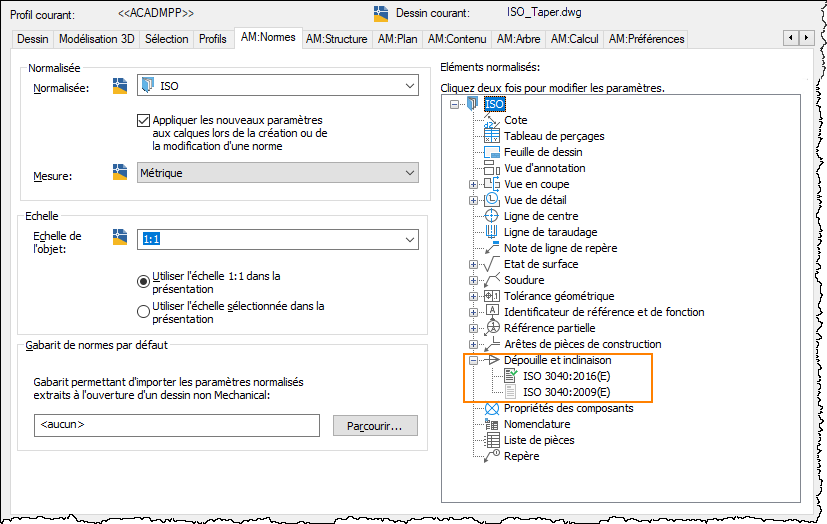

Boîte de dialogue Options

Dans le jeu d’outils AutoCAD Mechanical 2024, lors de l’ouverture d’un dessin hérité, la norme par défaut est remplacée par l’ancienne révision de la norme. Vous pouvez modifier la révision de la norme dans la boîte de dialogue Options.

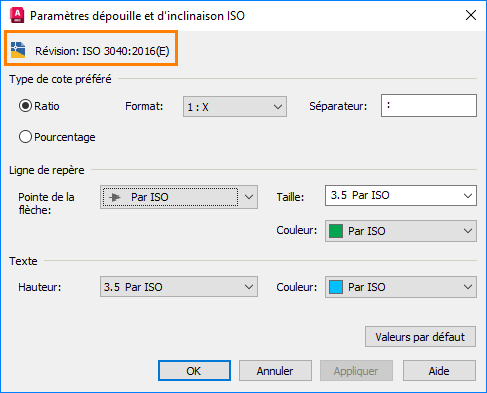

Boîte de dialogue Paramètres de dépouille et d’inclinaison pour ISO

La nouvelle révision s’affiche dans la boîte de dialogue Paramètres de dépouille et d’inclinaison pour ISO.

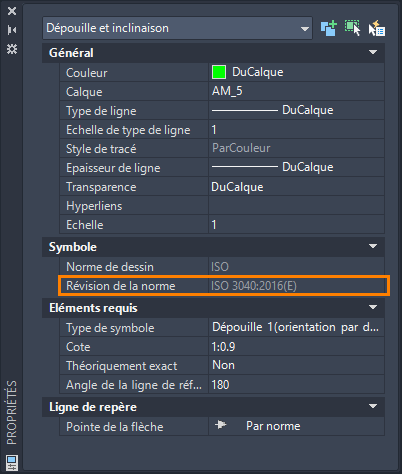

Palette Propriétés

Affichez et modifiez les propriétés de symbole de dépouille et d’inclinaison dans la palette Propriétés.
