Boîte de dialogue Paramètres de la liste de pièces (Jeu d’outils AutoCAD Mechanical)

Cette boîte de dialogue vous permet de personnaliser les paramètres par défaut des listes de pièces.

Révision Affiche le nom et la révision de la norme qui définit les paramètres par défaut des listes de pièces.
Insertion
	Point d'insertion Spécifie l’emplacement du point de base des listes de pièces. Cette option contrôle également l'endroit où la liste de pièces est affichée. Si le point d'insertion est situé en bas, les en-têtes et le titre sont affichés au bas de la liste de pièces et les pièces sont répertoriées de bas en haut. De la même façon, si le point d'insertion est situé en haut, les en-têtes et le titre sont affichés en haut de la liste de pièces et les pièces sont répertoriées de haut en bas. Remarque : Si vous sélectionnez l'option intitulée "Par NameOfStandard", le point d'insertion est lié au paramètre Répertorier les points d'attache des paramètres principaux de la norme de dessin actuelle. Si les paramètres principaux sont modifiés, le point d'insertion reflète automatiquement ces modifications.
Texte Définit les paramètres par défaut du texte pour les lignes d'en-tête et de données de la liste de pièces.
	En-tête
		Style Définit le style de texte à utiliser pour la ligne d'en-tête. Cette option est uniquement disponible si la norme de dessin est une norme personnalisée.
		Contrôle Définit l'ajustement du texte dans une colonne si la longueur du texte dépasse la largeur de la colonne. L'option Ajustement compacte le texte pour le faire tenir dans une seule ligne. L'option Renvoi permet de renvoyer le texte à la ligne suivante. L'option Aucun laisse le texte dépasser sur la colonne suivante.
		Hauteur Définit la hauteur de texte à utiliser pour la ligne d'en-tête. Si la norme actuelle est une norme personnalisée, vous pouvez spécifier une hauteur de texte non standard. Si ce n'est pas le cas, Jeu d’outils AutoCAD Mechanical affiche la liste des valeurs que vous pouvez sélectionner. Remarque : Si vous sélectionnez la hauteur de texte intitulée Par NomDeLaNorme, la hauteur du texte est associée aux paramètres de hauteur de base dans les paramètres principaux de la norme de dessin. Si les paramètres principaux sont modifiés, la taille du texte de l'en-tête change en conséquence.
		Couleur Définit la couleur de texte à utiliser pour la ligne d'en-tête. Remarque : Si vous sélectionnez la couleur intitulée Par NomDeLaNorme, la couleur du texte est associée aux paramètres de couleur de base dans les paramètres principaux de la norme de dessin. Si les paramètres principaux sont modifiés, la couleur du texte de la ligne d'en-tête change en conséquence.
	Données
		Style Définit le style de texte à utiliser pour les lignes de données. Cette option est uniquement disponible si la norme de dessin est une norme personnalisée.
		Contrôle Définit l'ajustement du texte dans une colonne si la longueur du texte dépasse la largeur de la colonne. L'option Ajustement compacte le texte pour le faire tenir dans une seule ligne. L'option Renvoi permet de renvoyer le texte à la ligne suivante. L'option Aucun laisse le texte dépasser sur la colonne suivante.
		Hauteur Définit la hauteur de texte à utiliser pour les lignes de données. Si la norme actuelle est une norme personnalisée, vous pouvez spécifier une hauteur de texte non standard. Si ce n'est pas le cas, Jeu d’outils AutoCAD Mechanical affiche la liste des valeurs que vous pouvez sélectionner. Remarque : Si vous sélectionnez la hauteur de texte intitulée Par NomDeLaNorme, la hauteur du texte est associée aux paramètres de hauteur de base dans les paramètres principaux de la norme de dessin. Si les paramètres principaux sont modifiés, la taille du texte des lignes de données change en conséquence.
		Couleur Définit la couleur de texte à utiliser pour les lignes de données. Remarque : Si vous sélectionnez la couleur intitulée Par NomDeLaNorme, la couleur du texte est associée aux paramètres de couleur de base dans les paramètres principaux de la norme de dessin. Si les paramètres principaux sont modifiés, la couleur du texte de la ligne de données change en conséquence.
		Espacement Définit l'espacement entre deux lignes de données.
Marges internes
	En-tête Définit la quantité d'espace pour la ligne d'en-tête.
		Supérieure Définit la distance entre le haut de la ligne et le haut du texte.
		Inférieure Définit la distance entre le bas de la ligne et le bas du texte.
		Gauche Définit la distance entre le bord gauche d'une colonne et le bord gauche d'un texte aligné à gauche.
		Droite Définit la distance entre le bord droit d'une colonne et le bord droit d'un texte aligné à droite.
	Données Définit la quantité d'espace pour les lignes de données.
		Supérieure Définit la distance entre le haut de la ligne et le haut du texte.
		Inférieure Définit la distance entre le bas de la ligne et le bas du texte.
		Gauche Définit la distance entre le bord gauche d'une colonne et le bord gauche d'un texte aligné à gauche.
		Droite Définit la distance entre le bord droit d'une colonne et le bord droit d'un texte aligné à droite.
Présentation
	En-tête Contrôle si une ligne d'en-tête apparaît dans les listes de pièces. La ligne d'en-tête affiche les en-têtes des colonnes des listes de pièces.
		Titre Détermine si les listes de pièces ont une barre de titre. La barre de titre affiche le nom de la liste de pièces.
		Afficher le cadre à poignées Détermine si le cadre à poignées de la liste de pièces s'affiche. Le cadre à poignées est un cadre qui permet de visualiser l'étendue réelle de la liste de pièces qui peut, dans certaines conditions, être plus grande que son étendue visible.
		Style gras Met le titre, l'en-tête et les lignes récapitulatives en gras.
		Filtrer les références vides Détermine si les blocs (d'une liste de pièces personnalisée) doivent être masqués s'ils ne contiennent aucune donnée. Cette option est disponible uniquement si le style de la liste de pièces est une liste de pièces personnalisée.
		Evaluer le fichier DSK Définit les options de groupement pour une liste de pièces personnalisée au moyen d'un fichier .dsk. Les fichiers dsk sont créés à l'aide de l'éditeur de masques. Reportez-vous aux Autres outils avancés pour plus d'informations sur l'éditeur de masques.
Scission des colonnes Contient des options permettant de définir si la scission des colonnes doit être effectuée et de quelle manière. La scission des colonnes permet de renvoyer les lignes de données de toute la liste de pièces lorsque leur nombre augmente.
	Activer la scission des colonnes Active la scission des colonnes.

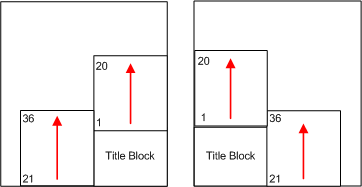

		Cartouche englobant Renvoie la liste de pièces autour du cartouche comme dans l'image suivante. Vous devez spécifier le cartouche avant d'insérer la liste de pièces.

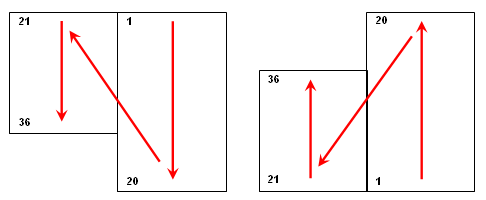

		Renvoi à gauche Renvoie la liste de pièces sur la gauche comme indiqué ci-dessous.

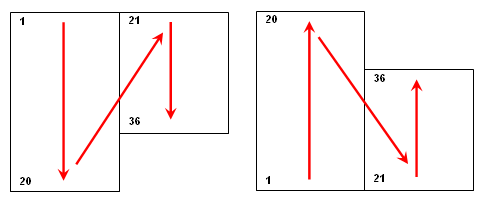

		Renvoi à droite Renvoie la liste de pièces sur la droite comme indiqué ci-dessous.
		Nombre de lignes Effectue la scission lorsque le nombre de lignes dépasse le nombre que vous indiquez dans le champ contigu.
		Nombre de coupes Scinde la liste de pièces en un nombre défini de coupes et répartit les entrées à parts régulièrement.
Valeurs par défaut Rétablit les paramètres par défaut de la norme de dessin courante.
