Cette commande permet d'arrondir les coins des lignes caractéristiques du terrain. Le raccord peut étendre plusieurs segments et permettre de joindre deux lignes caractéristiques du terrain de connexion.
Exercice du didacticiel : Simplification d'une empreinte de bâtiment
-
Cliquez sur l'
Trouver
- Sélectionnez la ligne caractéristique du terrain ou un autre objet.
Le rayon indiqué s'affiche sur la ligne de commande.
- Procédez de l'une des manières suivantes :
- Sélectionnez le coin à raccorder. Lorsque vous passez la souris sur la ligne caractéristique du terrain, un triangle met en évidence les coins qui peuvent être raccordés et la valeur de rayon en cours s'affiche.

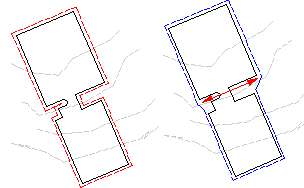

Raccord de coin unique
Raccord de plusieurs coins
- Entrez Rayon pour spécifier un rayon différent.
- Entrez Tout pour raccorder tous les coins.
- Entrez Joindre pour joindre une ligne caractéristique du terrain de connexion, puis sélectionnez la ligne caractéristique du terrain.
- Sélectionnez le coin à raccorder. Lorsque vous passez la souris sur la ligne caractéristique du terrain, un triangle met en évidence les coins qui peuvent être raccordés et la valeur de rayon en cours s'affiche.
