Lorsque vous modifiez la contrainte de tangence sur une entité d'axe, les contraintes de tangence des entités adjacentes sont automatiquement modifiées pour conserver la tangence.
Dans l'onglet Modification de contrainte (boîte de dialogue Propriétés de l'axe), l'option Toujours effectuer la permutation de la contrainte de tangence implicite indique si les contraintes de tangence des entités adjacentes sont automatiquement modifiées pour conserver la tangence.
Il existe quatre contraintes de tangence :
Non contraint (fixe)
Contraint en amont (flottant)
Contraint en aval (flottant)
Contraint des deux côtés (libre)
La contrainte de tangence peut être modifiée à l'aide de la vue Entités d'axe ou de la fenêtre Paramètres de présentation de l'axe.
Voici deux exemples qui permettent d'illustrer comment les effets de l'option Toujours effectuer la permutation de la contrainte de tangence implicite sur le comportement des entités d'axe adjacentes lorsque vous modifiez la contrainte de tangence.
Exemple 1 : Remplacement d'une entité libre par une entité fixe

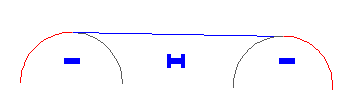

L'exemple suivant illustre une ligne Contraint des deux côtés ( libre) par deux courbes Non contraint ( fixe).
Si vous définissez la ligne sur Non contraint ( fixe), les courbes peuvent se comporter de deux façons différentes. Le comportement est fonction de la sélection ou non de l'option Toujours effectuer la permutation de la contrainte de tangence implicite :

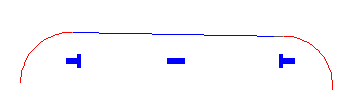

- Sélectionnée : la contrainte de tangence de la première courbe est modifiée en Contraint en aval ( flottant) et la seconde courbe est modifiée en Contraint en amont ( flottant). Ainsi, si les courbes sont modifiées, elles restent tangentes à la ligne. Les deux courbes sont ajustées afin qu'elles se terminent au niveau des points de tangence avec la ligne.

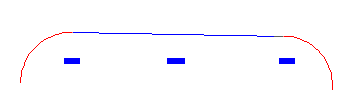

- Désélectionnée : la contrainte de tangence des deux courbes ne change pas. Les deux courbes sont ajustées afin qu'elles se terminent au niveau des points de tangence avec la ligne. Les entités ne conservent pas la tangence si elles sont modifiées à l'aide des poignées.
Exemple 2 : Remplacement d'une entité libre par une entité flottante

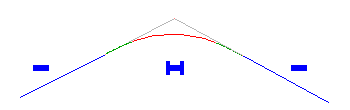

L'exemple suivant illustre un groupe de courbes contraint des deux côtés ( libre) par deux lignes non contraintes ( fixes).
Si vous définissez le groupe de courbes sur Contraint en aval ( flottant), les courbes peuvent se comporter de deux façons différentes. Le comportement est fonction de la sélection ou non de l'option Toujours effectuer la permutation de la contrainte de tangence implicite :

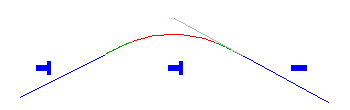

- Sélectionnée : la contrainte de tangence de la première ligne est modifiée en Contraint en aval ( flottant), et est ajustée de façon à se terminer au niveau du point de tangence avec le groupe de courbes. La contrainte de tangence de la seconde ligne n'a pas changée. En effet, le groupe de courbes se détache de la deuxième ligne et la première ligne se détache du groupe de courbes.
- Désélectionnée : la première ligne est ajustée de façon à se terminer au niveau du point de tangence avec le groupe de courbes. La contrainte de tangence pour les deux lignes ne change pas.
