Ajoutez une courbe en S flottante avec clothoïdes lorsque vous devez utiliser deux clothoïdes de transition en S opposées et que la géométrie de courbe doit passer par un point spécifié.
Exercice : Ajout de courbes flottantes à un axe
Pour ajouter une courbe en S flottante avec clothoïdes (depuis une courbe, un rayon, un point de passage) à l'extérieur d'une courbe
Ajoutez un groupe courbe-clothoïde-clothoïde en S flottant à une courbe, avec un rayon et un point de passage définis.

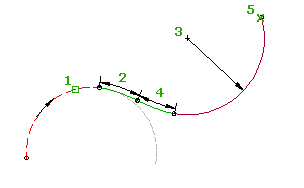

Les deux clothoïdes penchent dans des directions opposées. La courbe penche dans la direction opposée de la courbe d'association. Lorsque la courbe d'association (1) est modifiée, les longueurs de clothoïde (2, 4), le rayon de courbe (3) et le point de passage (5) ne changent pas. Le point d'association et la longueur de la courbe en S s'ajustent pour s'adapter aux modifications de la courbe d'association.
Cette entité ne prend pas en charge les solutions suivantes :

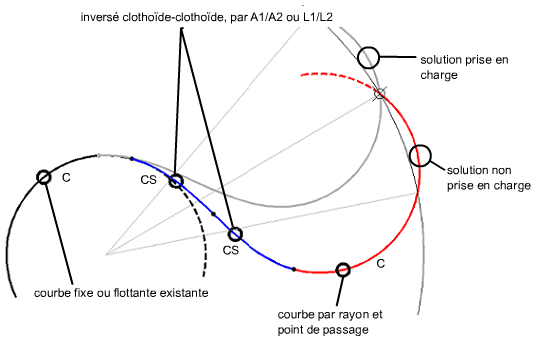

- Les solutions utilisant un angle de courbe flottante supérieur à 180 degrés. L'illustration suivante présente les solutions prises en charge et non prises en charge :

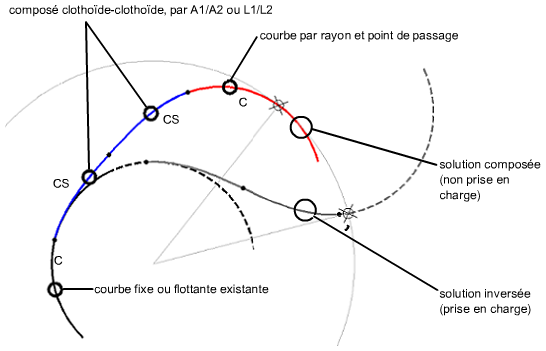

- Solutions composées. L'illustration suivante présente une solution composée non prise en charge :
- Cliquez sur l'axe. Cliquez sur l'
Trouver. - Dans la barre des outils de création de l'axe, cliquez sur
Courbe en S flottante avec clothoïdes (depuis la courbe, rayon, point de passage) pour ajouter une courbe en S flottante avec des clothoïdes partant d'une courbe. La définition de clothoïde courante est affichée sur la ligne de commande.
- Spécifiez l'entité de courbe flottante ou fixe à associer.
- Spécifiez la longueur de la clothoïde intérieure ou la valeur A.
Spécifiez une nouvelle valeur ou appuyez sur Entrée pour accepter la valeur qui s'affiche sur la ligne de commande.
- Si des normes de conception sont appliquées à l'axe, la valeur minimale pour la modélisation en fonction de la vitesse en cours s'affiche.
- Si aucune norme de conception n'est appliquée à l'axe, la valeur par défaut spécifiée dans les paramètres de courbe et de clothoïde s'affiche.
- Spécifiez la longueur de la clothoïde extérieure ou la valeur A.
- Spécifiez le rayon ou entrez D pour préciser le degré de courbure. Remarque : Pour calculer le rayon ou le degré de courbure à l'aide d'autres paramètres connus de la courbe, entrez 'CCALC' pour ouvrir la boîte de dialogue Calculateur de courbe.
- Spécifiez le point de passage.
Pour ajouter une courbe en S flottante avec clothoïdes (depuis la courbe, deux points de passage) à l'extérieur d'une courbe
Ajoute un groupe courbe-clothoïde-clothoïde en S flottant à une courbe existante, avec deux points de passage définis.

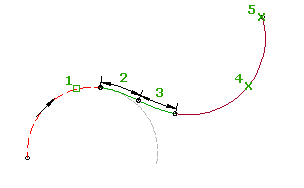

Les deux clothoïdes penchent dans des directions opposées. La courbe penche dans la direction opposée de la courbe d'association. Lorsque la courbe d'association (1) est modifiée, les longueurs de clothoïde (2, 3) et les points de passage (4, 5) ne changent pas. Le point d'association, le rayon et la longueur de la courbe en S s'ajustent pour s'adapter aux modifications de la courbe d'association.
- Cliquez sur l'axe. Cliquez sur l' Trouver.
- Dans la barre des outils de création de l'axe, cliquez sur
Courbe en S flottante avec clothoïdes (depuis la courbe, deux points) pour ajouter une courbe en S flottante avec des clothoïdes partant d'une courbe. La définition de clothoïde courante est affichée sur la ligne de commande.
- Spécifiez l'entité de courbe flottante ou fixe à associer.
- Spécifiez la longueur de la clothoïde intérieure ou la valeur A.
Spécifiez une nouvelle valeur ou appuyez sur Entrée pour accepter la valeur qui s'affiche sur la ligne de commande.
- Si des normes de conception sont appliquées à l'axe, la valeur minimale pour la modélisation en fonction de la vitesse en cours s'affiche.
- Si aucune norme de conception n'est appliquée à l'axe, la valeur par défaut spécifiée dans les paramètres de courbe et de clothoïde s'affiche.
- Spécifiez la longueur de la clothoïde extérieure ou la valeur A.
- Spécifiez le point de passage.
- Spécifiez le second point de passage (point de fin).
