Modifiez votre réseau sous pression avec des coudes aux points d’intersection des tronçons.
Ajouter un coude et un point d’intersection à une canalisation dans un tronçon sélectionné
- Sélectionnez un tronçon dans le réseau sous pression. L’onglet Création du plan du réseau sous pression s’ouvre.
- Dans l’onglet Création du plan du réseau sous pression, cliquez sur le groupe de fonctions Présentation
Ajouter un coude/point d’intersection
.
- Sélectionnez un point dans le dessin pour le coude. Si le point est placé à l’extérieur du tronçon, celui-ci s’ajuste pour s’adapter au nouveau coude.
Un point d’intersection est placé avec un raccord de coude.
- Utilisez les poignées du tronçon pour ajuster davantage celui-ci.
Supprimer les points d’intersection redondants ou inutiles d’un tronçon
- Sélectionnez un tronçon dans le réseau sous pression. L’onglet Création du plan du réseau sous pression s’ouvre.
- Dans l’onglet Création du plan du réseau sous pression, cliquez sur le groupe de fonctions Présentation Supprimer le coude/point d’intersection
.
- Sélectionnez un tronçon.

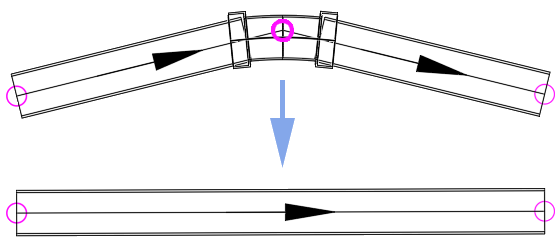

- Cliquez à proximité du point d’intersection que vous souhaitez supprimer.
Le point d’intersection est supprimé, et la géométrie du tronçon s’ajuste pour compenser la nouvelle trajectoire du tronçon.
- Utilisez les poignées du tronçon pour ajuster davantage celui-ci.
