Cette pièce d'exemple comporte des features de surfaçage et de chanfrein sur le haut et sur les côtés :

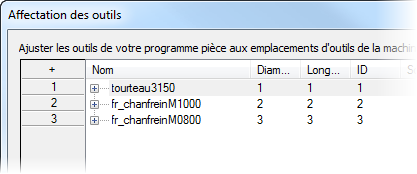

Par défaut, cette pièce utilise trois outils :
- un tourteau pour usiner le surfaçage du dessus, puis indexé pour usiner le surfaçage latéral.
- une fraise à chanfreiner pour usiner le chanfrein autour du surfaçage du dessus
- une fraise à chanfreiner pour usiner le chanfrein autour du surfaçage latéral

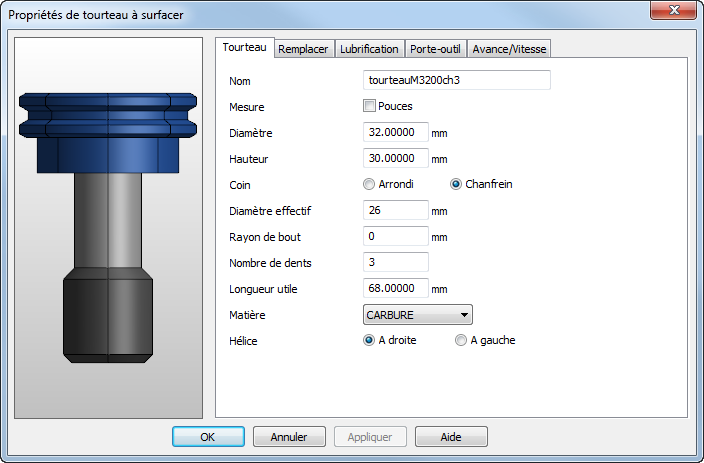

Au lieu du tourteau par défaut, vous pouvez créer un nouveau tourteau avec un chanfrein, par exemple :
Définissez ce nouvel outil comme étant le remplacement pour la feature de surfaçage, puis utilisez-la pour usiner les features de chanfrein, en remplaçant les outils par défaut dans la liste des opérations.

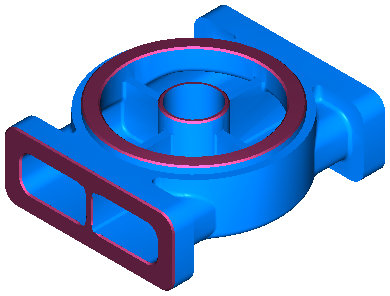

Après avoir simulé la pièce à nouveau, vous pouvez voir que le nouveau tourteau usine les features de surfaçage et les chanfreins :

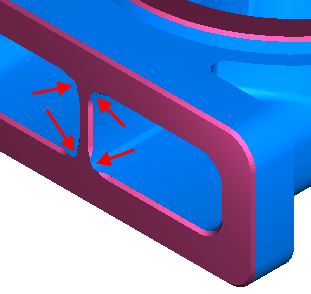

Dans cet exemple, le tourteau chanfreiné est trop grand pour usiner le chanfrein sur le côté de la pièce :
FeatureCAM affiche un avertissement et vous pouvez changer l'outil pour ce chanfrein à l'outil par défaut.

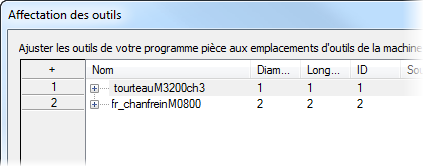

En utilisant un tourteau chanfreiné, vous pouvez usiner cette pièce en particulier avec deux outils au lieu de trois :
- un tourteau chanfreiné pour usiner le surfaçage du dessus, le chanfrein du dessus, puis indexé pour usiner le surfaçage latéral
- une fraise à chanfreiner pour usiner le chanfrein autour du surfaçage latéral
