Classe d'objets section

Une section est un canal ou une canalisation d'eaux usées entre des points spécifiques du réseau. C'est le seul objet ligne standard d'un modèle de service d'eaux usées.

Le modèle de données contient la géométrie réelle de la canalisation réelle ainsi que la topologie du réseau, qui représente une vue plus abstraite. Concrètement, une canalisation est située entre deux bouches d'égout, qui comportent un certain diamètre. Selon la topologie, une section part du centre d'une bouche d'égout pour arriver au centre d'une autre.

Utilisez des points intermédiaires afin que la canalisation d'une bouche d'égout à une autre soit représentée le plus fidèlement possible.

Remarque :

Dans les options du modèle métier Eaux usées, vous pouvez activer la validation de la bouche d'égout/section. Voir Définir des options du modèle métier Eaux usées.

La validation de la bouche d'égout/section permet de vérifier la cohérence de la hauteur inférieure dans la section et la classe d'objets bouche d'égout. Dans le formulaire de classe d'objets, les attributs qui ne correspondent pas sont mis en surbrillance et une info-bulle explique en quoi consiste l'incohérence.

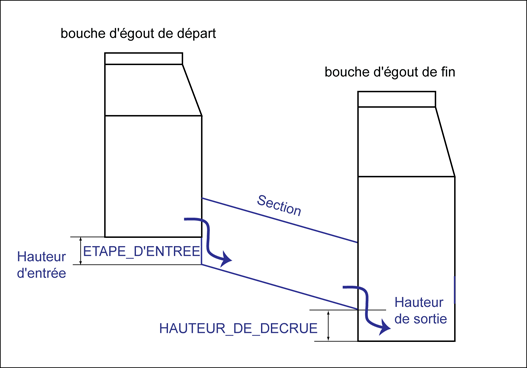

Modèle de données Eaux usées : section entre deux bouches d'égout. Concrètement, la section est représentée par une canalisation située entre les deux structures de bouche d'égout.

• Table de calcul : WW_SECTION
• Type d'objet : Attribut

Nom	Type de données	Description
AVG_DEPTH	Numéro	Profondeur moyenne de la section.
CADASTRAL_INFO	Varchar2	Description des informations de cadastre, telles que les limites de territoire et de dimensions, l'emplacement des structures, etc.
CONNECTION_COMMENTS	Varchar2	Commentaires relatifs au raccordement de la section.
CONNECTION_DESIGNATION	Varchar2	Description des informations de cadastre, telles que les limites de territoire et de dimensions, l'emplacement des structures, etc.
CONNECTION_DISTANCE	Numéro	Profondeur moyenne de la section.
CONNECTION_FIXING	Varchar2	Description des informations de cadastre, telles que les limites de territoire et de dimensions, l'emplacement des structures, etc.
DATE_ACQUIRED	Date	Date d'acquisition des données.
DATE_CREATION	Date	Date de création de l'élément.
DATE_STARTUP	Date	Date à laquelle la responsabilité de l'élément a été prise.
DIAMETER_INSIDE	Numéro	Diamètre interne de la section.
DIAMETER_OUTSIDE	Numéro	Diamètre externe de la section.
DIMENSION_1	Numéro	Première cote de l'élément, en mètres.
DIMENSION_2	Numéro	Deuxième cote de l'élément, en mètres.
DISTANCE	Numéro	Distance couverte par la section, en mètres.
END_Z	Numéro	Altitude de l'extrémité de la section au-dessus du niveau de la mer, en mètres.
EXIST_SPECIAL_PROFILE	Numéro	Profil spécial existant de la section.
FALL_HEIGHT	Numéro	Hauteur de décrue de l'eau à l'extrémité de la section, en mètres.
FID_CONSESSIONAIRE	Numéro	Concessionnaire de l'élément. Lié à : WW_CONTACT
FID_DRAIN_AREA	Numéro	Zone de drainage de la section. Lié à : WW_DRAIN_AREA
FID_ENV_PARAMETERS	Numéro	Relation avec les paramètres environnementaux. Lié à : WW_ENV_PARAMETERS
FID_INSTALLER	Numéro	Entreprise chargée de construire l'élément. Lié à : WW_CONTACT
FID_LOCATION	Numéro	Emplacement de l'élément (rue). Lié à : WW_LOCATION
FID_MAINTENANCE	Numéro	Société chargée de la maintenance de l'élément. Lié à : WW_CONTACT
FID_MANUFACTURER	Numéro	Fabricant de l'élément. Lié à : WW_MANUFACTURER
FID_OPERATOR	Numéro	Opérateur de l'élément. Lié à : WW_CONTACT
FID_OWNER	Numéro	Propriétaire de l'élément. Lié à : WW_CONTACT
FID_TREATMENT_PLANT	Numéro	Station d'épuration associée à l'élément. Voir Station d'épuration Lié à : WW_TREATMENT_PLANT
FID_WASHING_AREA	Numéro	Zone de lavage dans laquelle la section est placée. Voir Zone de lavage. Lié à : WW_WASHING_AREA
FILE_NAME	Varchar2	Fichier associé à l'élément.
FIXING	Varchar2	Entrée de réparation.
GROUP_SECTION	Varchar2	Section de groupe.
HYDRAULIC_FRICTION	Numéro	Frottement hydraulique ou rugosité à l'intérieur d'une section, ce qui diminue la pression par rapport à la longueur.
ID_ACCURACY	Numéro	Méthode ayant permis de déterminer la position en cours de l'élément. Par exemple, position exacte, par positionnement, inconnue ou position inexacte. Lié à : WW_ACCURACY_TBD
ID_CATHODIC_PROTECTION	Numéro	Type de protection de la cathode appliquée à la section. Par exemple, anode de sortie, CA, CC, etc. Lié à : WW_CATHODIC_PROTECTION_TBD
ID_COATING_INSIDE	Numéro	Type de revêtement utilisé à l'intérieur de la section. Lié à : WW_COATING_TBD
ID_COATING_OUTSIDE	Numéro	Type de revêtement utilisé à l'extérieur de la section. Lié à : WW_COATING_TBD
ID_CONDITION	Numéro	Etat de l'élément. Par exemple endommagé, présence d'une fuite, etc. Lié à : WW_CONDITION_TBD
ID_CONNECTION_EDGE_TYPE	Numéro	ID du type d'arête de connexion. Lié à : WW_CONNECTION_EDGE_TYPE_TBD
ID_CONNECTION_TYPE	Numéro	ID du type de connexion. Lié à : WW_CONNECTION_TYPE_TBD
ID_CONSTR_PROFILE	Numéro	Elément supplémentaire construit sur le profil. Lié à : WW_CONSTR_PROFILE_TBD
ID_DATA_ORIGIN	Numéro	ID d'origine des données. Lié à : WW_DATA_ORIGIN_TBD
ID_DISPOSITION_STATE	Numéro	Etat de disposition de l'élément. Par exemple détruit, raboté, etc. Lié à : WW_DISPOSITION_STATE_TBD
ID_DRAIN_PATTERN	Numéro	Code du modèle de drainage. Lié à : WW_DRAIN_PATTERN_TBD
ID_FLOODPLAIN	Numéro	Définit si la section est une plaine d'inondation. Lié à : WW_FLOODPLAIN_TBD
ID_FOUNDATION	Numéro	Type de fondations. Lié à : WW_FOUNDATION_TBD
ID_FUNCTION	Numéro	ID de fonction. Lié à : WW_FUNCTION_TBD
ID_GROUNDWATER	Numéro	ID de la nappe phréatique. Lié à : WW_GROUNDWATER_TBD
ID_HEIGHT_ACCURACY	Numéro	Précision de l'altitude. Lié à : WW_HEIGHT_ACCURACY_TBD
ID_HYDRAULIC_FUNCTION	Numéro	Fonction hydraulique de l'élément. Lié à : WW_HYDRAULIC_FUNCTION_TBD
ID_LAYING_TYPE	Numéro	Décrit la façon dont l'élément est mis à sa place. Par exemple, tranchée ouverte, pose sur le sol, etc. Lié à : WW_LAYING_TYPE_TBD
ID_LINING	Numéro	ID de la gaine de protection. Lié à : WW_LINING_TBD
ID_LINING_MATERIAL	Numéro	ID du matériau de la gaine de protection. Lié à : WW_MATERIAL_TBD
ID_MARKER_TYPE	Numéro	Décrit la façon dont l'élément est marqué sur le sol. Par exemple : marqueur, bande magnétique, ruban adhésif, etc. Lié à : WW_MARKER_TYPE_TBD
ID_MATERIAL	Numéro	Matériau utilisé pour construire l'élément. Lié à : WW_MATERIAL_TBD
ID_MATERIAL_ORIGIN	Numéro	ID d'origine du matériau. Lié à : WW_MATERIAL_ORIGIN_TBD
ID_OTHER_CONSTRUCTION	Numéro	Décrit toute autre construction placée dans la section. Lié à : WW_OTHER_CONSTR_TBD
ID_OWNERSHIP	Nombre	Propriétaire de l'élément. Lié à : WW_OWNERSHIP_TBD
ID_PRESSURE_PROCEDURE	Numéro	ID de la procédure de pression. Lié à : WW_PRESSURE_PROCEDURE_TBD
ID_PROFILE	Numéro	Décrit le profil de la section. Lié à : WW_PROFILE_TBD
ID_PROFILE_ORIGIN	Numéro	ID d'origine du profil. Lié à : WW_PROFILE_ORIGIN_TBD
ID_RENOVATION	Numéro	Décrit la restauration ou le remplacement de la section. Par exemple : béton, époxy, raccord, etc. Lié à : WW_RENOVATION_TBD
ID_SOIL_TYPE	Numéro	Type de sol. Lié à : WW_SOIL_TYPE_TBD
ID_TRAFFIC_SITUATION	Numéro	Etat de la circulation qui passe sur la section. Lié à : WW_TRAFFIC_SITUATION_TBD
ID_UTILISATION	Numéro	Utilisation de la section. Lié à : WW_UTILISATION_TBD
ID_WATER_PROTECTION	Numéro	Degré de protection hydraulique. Lié à : WW_WATER_PROTECTION_TBD
INPUT_DEPTH	Numéro	Profondeur au départ de la section, en mètres.
INPUT_STEP	Numéro	Différence entre l'altitude du sol et l'altitude d'entrée dans la première bouche d'égout, en mètres.
INPUT_Z	Numéro	Altitude du point d'entrée de la section au-dessus du niveau de la mer, en mètres.
LISA_GUID	Varchar2	Identificateur unique LISA.
LOCATION	Varchar2	Brève description de l'emplacement de l'élément. Par exemple, à 1m du mur.
MAX_FLOW	Numéro	Débit maximal possible à travers la section.
MAX_PRESSURE	Numéro	Pression nominale maximale de la section.
NAME_NUMBER	Varchar2	Nom ou numéro de l'élément.
NAME_NUMBER_1	Varchar2	Nom ou numéro supplémentaire de l'élément.
NARRATIVE	Varchar2	Description ou autre information unique de l'élément en question.
OUTPUT_DEPTH	Numéro	Profondeur à l'extrémité de la section, en mètres.
OUTPUT_Z	Numéro	Altitude du point de sortie de la section au-dessus du niveau de la mer, en mètres.
PIPE_LENGTH	Numéro	Longueur de la canalisation physique, en mètres.
PIPE_SLOPE	Numéro	Inclinaison de la canalisation physique.
RATEDPRESSURE	Numéro	Pression nominale de la section.
REGULARINDIVIDUALPIPELENGTH	Numéro	Longueur de canalisation individuelle régulière.
SEQUENCEID	Numéro	Identificateur unique de la séquence.
SERIAL_NUMBER	Varchar2	Numéro de série unique du fabricant.
START_Z	Numéro	Altitude du point de départ de la section au-dessus du niveau de la mer, en mètres.
THICKNESS	Numéro	Epaisseur de la paroi de la canalisation.
TOTAL_LENGTH	Numéro	Longueur 2D de la section ; la longueur totale entre les bouches d'égout, en unités du modèle métier.
TOTAL_SLOPE	Numéro	Pente calculée de la section.
TRANSIT_RIGHT_DOCUMENT	Varchar2	Référence au document de droits de passage sur une parcelle privée.
USER_FLAG	Varchar2	Zone de travail définie par l'exploitant. Cet attribut peut être utilisé par l'exploitant pour les processus système définis par l'utilisateur. Il n'a pas d'influence sur l'intégrité des données de l'élément en question et ne doit pas être utilisé pour le stockage des données de l'élément.
VALUE	Varchar2	Brève description du modèle. La valeur est utilisée pour la représentation de la table de domaine du modèle.
