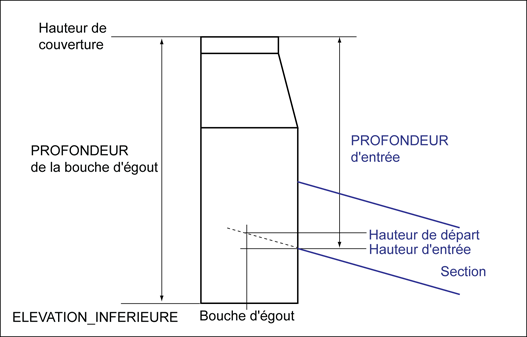

La gestion de l'altitude permet d'obtenir des valeurs cohérentes pour les hauteurs des couvercles, des bouches d'égout et des sections associés. La relation entre l'altitude des objets eaux usées et les profondeurs mesurées doit être validée. Les valeurs qui peuvent être mesurées ou calculées peuvent être comparées et ainsi validées. Par exemple, l'altitude inférieure et la profondeur d'une bouche d'égout doivent permettre d'obtenir la hauteur du couvercle.
La hauteur représente l'altitude d'un terrain ou une hauteur par rapport au niveau de la mer. Elle est généralement stockée dans un attribut *_Z. La profondeur se mesure généralement à l'aide d'un compteur.
Le stockage des hauteurs et des inclinaisons est très important pour les réseaux d'eaux usées. Le modèle de données permet à la fois une approche simple et détaillée. Vous pouvez soit stocker le réseau en connectant simplement les bouches d'égout, soit utiliser des points intermédiaires pour obtenir un modèle plus détaillé. Vous avez également la possibilité d'épurer le réseau en fonction de votre workflow. Le géomètre mesure tout d'abord les couvercles au-dessus du sol. Ensuite, le spécialiste des eaux usées mesure le réseau d'eaux usées en sous-sol en précisant les coordonnées et les hauteurs exactes.
Si vous n'utilisez pas de point intermédiaire pour les entrées de sections dans la bouche d'égout ou sa structure, les valeurs suivantes sont correctes pour la section :
- START_Z = INPUT_Z
- END_Z = OUTPUT_Z

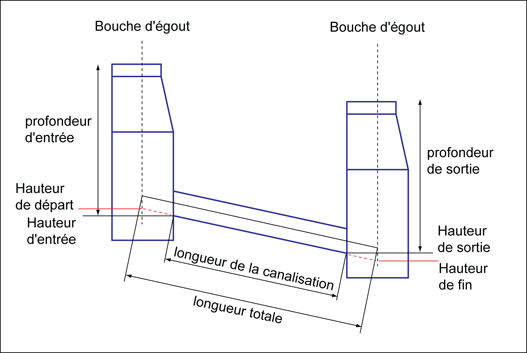

Le modèle de données Eaux usées stocke les attributs d'une section dans une structure simplifiée ou détaillée.
La règle d'objet Calculer l'altitude de la section permet de calculer des valeurs d'altitude cohérentes. Si vous modifiez une valeur, l'application vous invite à ajuster les valeurs associées. Par défaut, cette règle d'objet est activée. Vous devez cependant configurer l'exécution de cette règle d'objet dans les options du modèle métier Eaux usées.
N'oubliez pas d'activer le calcul automatique de l'altitude, de l'inclinaison et de la hauteur dans les options du modèle métier Eaux usées. Vous pouvez également définir les valeurs à calculer. Voir Définir des options du modèle métier Eaux usées.
| Altitude | Règle d'objet |
|---|---|
|
Altitude inférieure de la bouche d'égout |
Couvercle_Début.Z – Bouche égout_Début.DEPTH =Bouche égout_Début.BOTTOM_ELEVATION Couvercle_Fin.Z – Bouche égout_Fin.DEPTH =Bouche égout_Fin.BOTTOM_ELEVATION |
| Entrée et sortie Z de la section |
Couvercle_Début.Z – Section.INPUT_DEPTH = Section.INPUT_Z Couvercle_Fin.Z – Section.OUTPUT_DEPTH = Section.OUTPUT_Z |
| Inclinaison (section) |
TOTAL_SLOPE = (START_Z – END_Z)/TOTAL_LENGTH PIPE_SLOPE = (INPUT_Z – OUTPUT_Z)/PIPE_LENGTH |
| Hauteur de décrue et étape d'entrée |
Section.FALL_HEIGHT = Section.OUTPUT_Z – Bouche égout_Fin.BOTTOM_ELEVATION Section.INPUT_STEP = Section.INPUT_Z - Bouche égout_Début.BOTTOM_ELEVATION INPUT_STEP > 0 : coussin d'eau INPUT_STEP < 0 : étape |
Vérification de valeurs par les règles d'objet
Plusieurs règles d'objet vérifient la cohérence de l'altitude, pour s'assurer, par exemple, que la direction du flux est continue et que l'inclinaison des canalisations est toujours supérieure à zéro.
- Bouche égout_Début.DEPTH >= Section.INPUT_DEPTH
- Bouche égout_Fin.DEPTH >= Section.OUTPUT_DEPTH
- Section.INPUT_Z >= Bouche égout_Début.BOTTOM_ELEVATION
- Section.OUTPUT_Z >= Bouche égout_Fin.BOTTOM_ELEVATION
- Section.START_Z >= Section.INPUT_Z
- Section.OUTPUT_Z >= Section.END_Z
- Section.INPUT_Z >= Section.OUTPUT_Z
- Section.TOTAL_SLOPE >= 0
- Section.PIPE_SLOPE >= 0

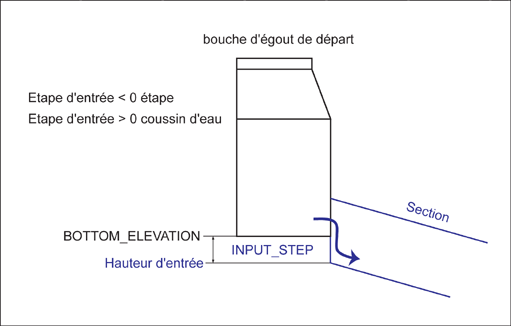

Modèle de données Eaux usées : section avec étape d'entrée < 0

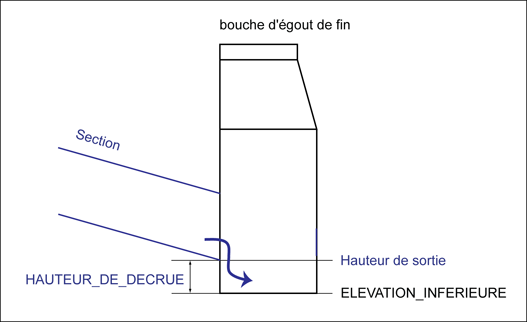

Modèle de données Eaux usées : section avec hauteur de décrue
