Nouveautés du jeu d’outils AutoCAD Map 3D 2024

Découvrez les nouvelles fonctionnalités de cette version du jeu d’outils AutoCAD Map 3D 2024. Pour plus de détails techniques, reportez-vous aux informations sur la nouvelle version.

Points essentiels

Mise à jour concernant les systèmes de coordonnées

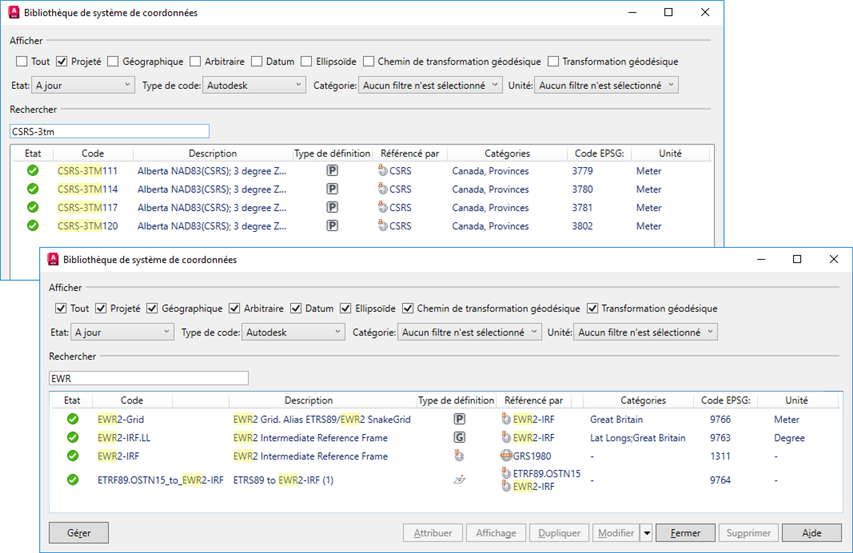

Le jeu d’outils AutoCAD Map 3D 2024 prend en charge les systèmes de coordonnées SnakeGrid EWR2 et NAD83(CSRS)/Alberta 3TM.

Améliorations apportées à Autodesk Docs

Amélioration des performances et de la navigation dans l'onglet Début pour les dessins stockés dans Autodesk Docs.

Mises à jour de l'onglet Début

L'onglet Début est encore amélioré dans cette version, avec notamment de nouvelles options de tri et de recherche des dessins récents.

Menu de l'onglet Fichier

Utilisez le nouveau menu de l'onglet Fichier pour basculer entre les dessins, créer ou ouvrir un dessin, enregistrer tous les dessins, fermer tous les dessins, etc.

Menu de l'onglet Présentation

Utilisez le nouveau menu de l'onglet Présentation pour passer d'une présentation à une autre, créer une présentation à partir d'un gabarit, publier des présentations, etc.

Amélioration de la qualité

• Vous pouvez tracer des dessins normalement à partir de données issues de connexions WMTS.
• Lorsque vous ouvrez un formulaire en mode Édition dans le concepteur de formulaires, vous pouvez sélectionner plusieurs options de contrôle en même temps pour modifier les propriétés communes.
• Les dossiers Data, Report, Pics et Log, qui se trouvaient jusqu’ici sous [INSTALLDIR]\Map ont été déplacés vers le dossier AppData. Par exemple, dans AutoCAD Map 3D 2023, les données de la fonction Exporter dans Microsoft® Word par lettre-type étaient enregistrées sous C:\Program Files\Autodesk\AutoCAD 2023\Map\Data. Dans AutoCAD Map 3D 2024, en revanche, les fichiers de données se trouvent dans le dossier C:\Users \[nom de l’utilisateur]\AppData \Local\Autodesk\Autodesk AutoCAD Map 3D 2024\R24.3\fra\Data.

  Emplacement des dossiers dans AutoCAD Map 3D 2023	Emplacement des dossiers dans AutoCAD Map 3D 2024
  C:\Program Files\Autodesk\AutoCAD 2023\Map\Reports	C:\Users\<nom de l’utilisateur>\AppData\Local\Autodesk\Autodesk AutoCAD Map 3D 2024\R24.3\fra\Reports
  C:\Program Files\Autodesk\AutoCAD 2023\Map\Pics	C:\Users\<nom de l’utilisateur>\AppData\Local\Autodesk\Autodesk AutoCAD Map 3D 2024\R24.3\fra\Pics
  C:\Program Files\Autodesk\AutoCAD 2023\Map\Log	C:\Users\<nom de l’utilisateur>\AppData\Local\Autodesk\Autodesk AutoCAD Map 3D 2024\R24.3\fra\Log
  C:\Program Files\Autodesk\AutoCAD 2023\Map\Data	C:\Users\<nom de l’utilisateur>\AppData\Local\Autodesk\Autodesk AutoCAD Map 3D 2024\R24.3\fra\Data

Les problèmes ci-dessous, qui nous avaient été signalés par des clients, ont également été résolus dans le jeu d’outils AutoCAD Map 3D 2024.

• Modèles métier
  • La génération de graphiques pour les modèles métier à partir de connexions WMTS prend désormais en charge la reconnexion automatique aux services WMTS.
  • SQL Sheet est capable d’exporter toutes les données tabulaires de plus de 65 535 enregistrements sous Microsoft Excel.
  • Les commandes des boutons du formulaire de classe d’objets fonctionnent désormais correctement lorsque vous fermez l’un des dessins ouverts.
  • Vous pouvez désormais générer des graphiques avec des modèles d’affichage qui contiennent des classes d’objets issues de SQL Server ou de SQLite sans rencontrer d’erreur.
  • La mise à jour globale est désormais disponible dans les formulaires de tracé des modèles métier.
  • AutoCAD Map 3D ne se bloque plus lors de l’ouverture de formulaires liés à une classe d’objets définie par une vue SQL spécifique dans les modèles métier basés sur le format DWG.
  • Les valeurs des champs verrouillés dans les formulaires s’enregistrent désormais normalement.
  • Amélioration des performances de l’explorateur électrique pour les modèles métier lors de l’ouverture de formulaires pour des classes d’objets comportant plus de 1 000 objets.
• Système de coordonnées : la plage cartésienne de certains systèmes de coordonnées a été corrigée.
• FDO ArcGIS
  • AutoCAD Map 3D ne se bloque plus lors du défilement des classes d’objets issues d’une connexion ArcSDE dans la boîte de dialogue Connexion aux donnéesFDO ArcGIS.
  • Les utilisateurs de SDE et d’autres systèmes peuvent désormais se connecter normalement au fournisseur FDO ArcGIS.
• FDO SHP : dans les versions localisées d’AutoCAD Map 3D, l’importation des schémas SHP à partir de fichiers XSD fonctionne désormais normalement.
• FDO FGDB : désormais, AutoCAD Map 3D prend correctement en charge l’ajout de données FGDB incluant le champ GlobalID sur la carte.
• FDO WMTS
  • AutoCAD Map 3D ne se bloque plus lors de l’ajout de calques à partir d’URL WMTS dans Map.
  • Certains services WMTS de la plate-forme pdok.nl sont à présent accessibles.
• MAPTOACAD : les améliorations suivantes ont été apportées à la commande MAPTOACAD.
  • Correction des problèmes d’exportation pour les étiquettes de texte avec un décalage X/Y.
  • Correction des problèmes d’exportation pour les objets utilisant un facteur de grossissement autre que celui défini par défaut.
  • Option permettant de créer des noms de bloc reprenant le texte des symboles auxquels ils sont associés.
  • Correction des problèmes d’exportation pour les couleurs de bloc dans AutoCAD Map 3D lors de l’utilisation d’un fichier gabarit (DWT).
• Importation/Exportation : dans la boîte de dialogue Importation de Map, les listes Calque de dessin et Association de calques sont désormais classées par ordre alphabétique.
• Étiquettes : AutoCAD Map 3D ne se bloque plus lors de la création d’étiquettes de sources de données contenant des caractères spéciaux dans le nom de l’attribut.
