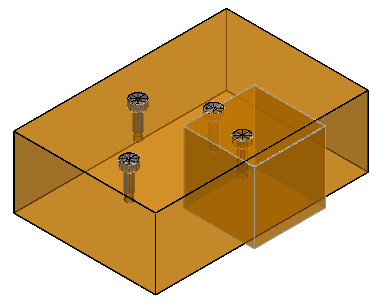

Le modèle ci-dessous montre un assemblage appelé test :
- Le composant boulon a été créé avec un solide principal et un solide de power-formes.
- Le bloc est un composant simple.
Pour modifier la définition de composant pour la power-forme :
- Cliquez avec le bouton sur la définition pour le boulon dans la fenêtre de vue de la bibliothèque ou dans l'arborescence d'assemblage.
- Sélectionnez Toutes les instances > Modifier la géométrie dans le menu contextuel.
La géométrie de la définition de composant est visible à l'écran et l'arborescence de la définition d'assemblage est créée :
- Effectuez les changements requis de la géométrie
- Cliquez sur
sur la barre d'outils de modification.
Le solide est reconverti en composant. Tous les éléments sont à nouveau visibles et tous les composants qui utilisent la définition de composant modifiée sont mis à jour.
