Un plan de travail est un élément graphique définissant un système de coordonnées local.
Vous pouvez :
- avoir autant de plans de travail que vous le souhaitez.
- placer des plans de travail n'importe où dans le modèle.
- faire pivoter les axes pour l'aligner convenablement avec les formes du modèle.

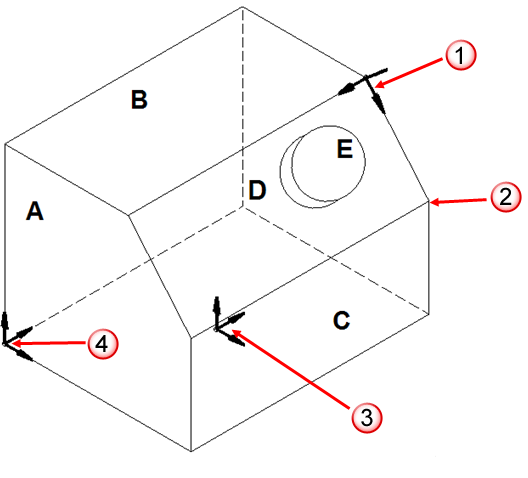

L'image ci-dessous montre un exemple d'un système de coordonnées local :
Système de coordonnées local (Plan de travail). Pratique pour :
- Face D.
- Forme inclinée E.
Coordonnées locales 20, 0, 0. Coordonnées globales 437, 62.8, 28.7.
Système de coordonnées de l'espace de travail global pour les faces A, B C.
Système de coordonnées local (Plan de travail). Idéal pour les faces A, B, C
Un seul plan de travail à la fois peut être actif, connu comme étant le plan de travail actif. Il est montré en rouge dans la palette de couleurs par défaut. Les plans de travail inactifs sont en gris.
Toute coordonnée spécifiée s'applique à ce plan de travail, et non à l'espace de travail global. PowerShape convertit les valeurs locales en valeurs globales automatiquement et invisiblement.
Les trois axes d'un espace de travail, listés ci-dessous, définissent trois plans. Ils sont connus comme étant les plans principaux :
- le plan XY se trouve sur les axes X et Y.
- le plan ZX se trouve sur les axes X et Z.
- le plan YZ se trouve sur les axes Y et Z.
Les boutons de plan principal
sur la barre d'état identifient le plan principal de l'espace de travail. Vous pouvez voir ceci graphiquement quand l'axe de rotation du tracker se met à jour dans la fenêtre de modélisation. Quand vous cliquez pour entrer des positions dans un espace vide, les positions se trouvent sur le plan principal.
