Vous pouvez utiliser l'arborescence d'électrode pour créer les électrodes à multi-impression comme étant des électrodes multi-famille et spécifier la contre-dépouille de chaque forme d'érosion.
Pour définir une électrode multi-famille :
- Sélectionnez une électrode à multi-impression dans l'arborescence.
- Cliquez avec le bouton droit sur l'électrode sélectionnée.
Le menu contextuel d'électrode à multi-impression s'affiche.
- Sélectionnez Multi-impression > Electrode multi-famille.
L'électrode à multi-impression est convertie en une électrode à multi-famille.
L'icône représente les sous-dimensionnements des formes d'érosion, qui sont affichées entre parenthèses après le nom de l'électrode.
Rôle de la forme d'érosion
Vous pouvez également utiliser l'arborescence pour définir le rôle d'une forme d'érosion (en électrode multi-famille) comme étant un ébaucheur, un semi-finisseur ou un finisseur. Pour définir le rôle d'une forme d'érosion :
- Sélectionnez une électrode à multi-famille.
- Cliquez avec le bouton droit sur l'électrode sélectionnée

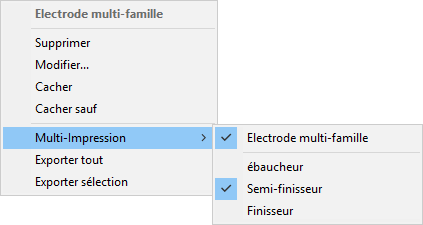

Le menu contextuel d'électrode à multi-famille s'affiche.
- Dans le menu contextuel, sélectionnez une des options suivantes :
- Multi-Impression > Ebaucheur
- Multi-Impression > Semi-finisseur
- Multi-Impression > Finisseur
