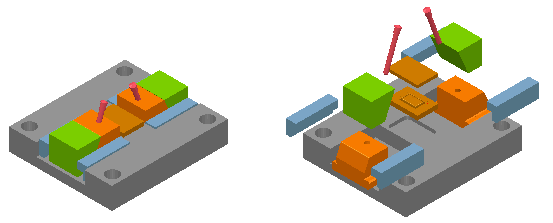

La barre d'outils d'éclatement vous permet de créer une vue éclatée d'un assemblage pour montrer comment il est construit :
Vous pouvez éclater un assemblage en utilisant le paramètre de distance ou d'angle à partir des relations des composants :
- Assurez-vous d'avoir un assemblage actif. Quelques uns de ses composants doivent contenir soit une distance, soit un angle de rotation.
- Cliquez sur Assemblage > Modifier et choisissez parmi :
- Eclatement à distance — l'assemblage est éclaté en utilisant un paramètre de distance. La vue sera éclatée le long de l'axe sur lequel la distance a été définie lors de la création de la relation entre les composants.
- Eclatement angulaire — l'assemblage est éclaté en utilisant un paramètre d'angle. La vue sera éclatée autour de l'axe sur lequel l'angle a été défini lors de la création de la relation entre les composants.
- Utilisez les options sur la barre d'outils d'éclatement pour contrôler l'opération d'éclatement.
