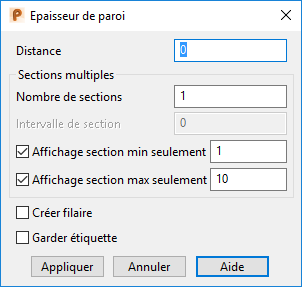

Vous pouvez trouver l'épaisseur de paroi d'une coque de solide en sélectionnant Visualisation > Outils > Epaisseur de paroi. Cela affiche la boite de dialogue Epaisseur de paroi, que vous pouvez utiliser pour spécifier une série de sections par rapport au plan de travail actif :
- Entrez la distance de la section le long de l'axe actuel.
- Utilisez les options suivantes pour définir plusieurs sections :
- Nombre de sections — Entrez le nombre de sections à créer.
- Intervalle de section — Entrez l'intervalle entre les sections.
- Afficher section min seulement — La case de saisie affiche l'épaisseur minimale. Sélectionnez cette option pour n'afficher que la section avec l'épaisseur minimum.
- Afficher section max seulement — La case de saisie affiche l'épaisseur maximale. Sélectionnez cette option pour n'afficher que la section avec l'épaisseur maximum.
- Sélectionnez Créer filaire pour garder les sections avec une épaisseur minimum/maximum comme dimensions de filaire après avoir sélectionner Appliquer ou OK.
- Sélectionnez Garder étiquette pour conserver l'étiquette de la section avec l'épaisseur minimum/maximum sera conservée comme dimensions après avoir sélectionné Appliquer ou OK.
- Cliquez sur un des boutons suivants :
- Appliquer pour appliquer les paramètres d'épaisseur de parois, la plus petite épaisseur est marquée par des flèches et une étiquette de texte, la boite de dialogue est toujours affichée.
- OK pour accepter la plus petite épaisseur est marquée par des flèches et une étiquette et fermer la boite de dialogue.
