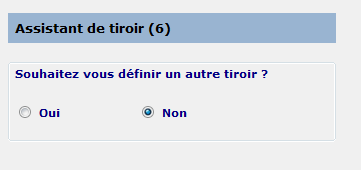

Cette page de l'assistant vous donne l'option de créer un autre tiroir :
Oui — Retournez à la première page de l'assistant de tiroir pour définir un autre tiroir :
Non — Les composants dans l'aperçu de l'assemblage de tiroir sont créés dans le moule.
Suivant — Continuez. L'action va refléter la sélection que vous avez faite.
Les composants dans les tiroirs sont nommés avec la ligne suivante :
Nom du composant + mécanisme de tiroir + (C,R)
où C est le numéro de colonne et R est le numéro de rangée.
S'il y a plusieurs moules dans le modèle, la convention de dénomination suivante est utilisée :
Guide de décollement(2)1(2,1)
Tiroir1(2,1)
S'il n'y a qu'un moule dans le moule, la convention de dénomination suivante est utilisée :
Guide de décollement(2)1(2,1
Tiroir1
Le nombre de moules est défini dans la section Multi-empreintes de l'assistant de moulage.
