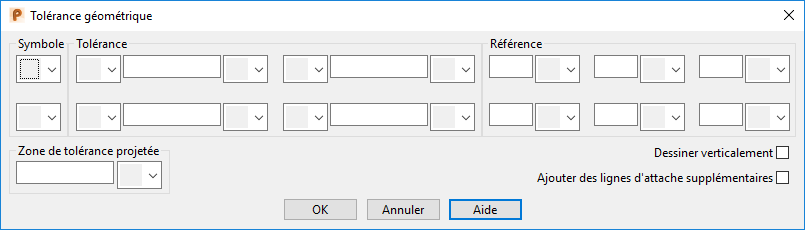

Boite de dialogue Tolérance géométrique

Utilisez cette boite de dialogue pour définir les tolérances géométrique enfermées dans la bulle.

Symbole — Sélectionnez un symbole de tolérance dans la liste :

Aucune Rectitude Planéité Circularité Cylindricité Profil d'une ligne Profil d'une surface Parallélisme

Perpendicularité Inclinaison Position Concentricité Symétrie Battement circulaire Battement total

Tolérance

• Sélectionnez si vous voulez un symbole de diamètre :

  Pas de symbole de diamètre

  Symbole de diamètre

• Entrez la valeur de tolérance.
• Sélectionnez un symbole de condition matière :

  Aucune

  Au maximum

  Au minimum

  Quel que soit la taille de la fonction

Référence — Cela définit le repère depuis lequel les tolérances sont mesurées.

Pour avoir deux rangées de tolérance géométrique dans une bulle, définissez la seconde rangée d'options de symbole, de tolérance et de référence.

Zone de tolérance projetée

• Entrez une valeur.
• Sélectionnez si vous voulez un symbole de zone de tolérance projetée :

  Aucun symbole

  Symbole de zone de tolérance projeté

Dessiner verticalement — Sélectionnez cette option pour créer la bulle verticalement, par exemple :

Ajouter des lignes d'attache supplémentaires — Sélectionnez cette option pour avoir plus d'une ligne d'attache :

Remarque : La bulle ci-dessus comporte des pointeurs coudés.

La boite de dialogue Ajouter des lignes d'attache s'affiche quand vous cliquez sur le bouton OK.

Remarque : Si vous avez affiché la boite de dialogue de tolérance géométrique en double-cliquant sur une bulle de tolérance géométrique existante, l'option Ajouter des lignes d'attache supplémentaires est remplacée par le bouton Aj. lignes d'attache, qui affiche la boite de dialogue Ajouter des lignes d'attache.

OK — Crée la bulle de tolérance géométrique et ferme la boite de dialogue.
