Un arc de raccord est édité de la même façon que les autres arcs, sauf que le résultat de l'édition affecte les deux éléments à partir desquels il a été créé. C'est parce que l'arc de raccord dépend des deux éléments.
Les dépendances sont des relations créées entre les éléments. Si vous éditez un élément, tout autre élément dépendant du premier sera automatiquement mis à jour. Certaines modifications cassent les dépendances entre les éléments.
Pour éditer un arc de raccord :
- Sélectionnez un arc de raccord.

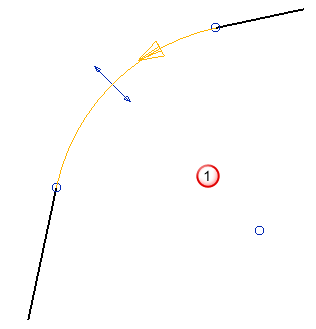

L'arc de raccord est mis en surbrillance et les poignées graphiques s'affichent :
- Editez le rayon de raccord en faisant glisser les poignées graphiques en flèche.

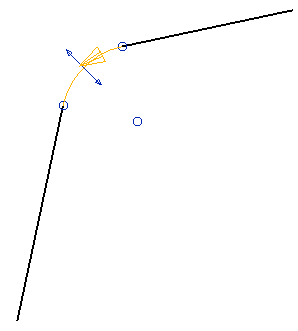

Les deux lignes, d'un côté ou de l'autre, peuvent être relimitées

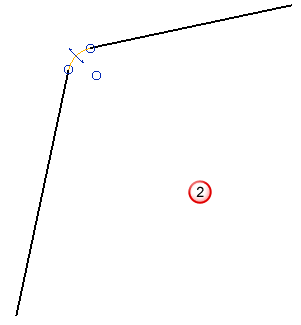

ou étendues
pour ajuster l'arc de raccord :

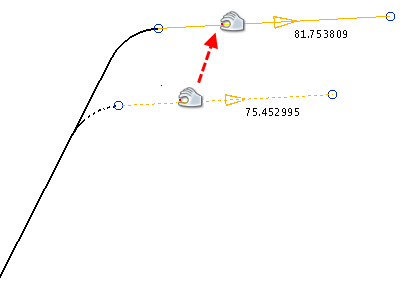

- Cliquez et faites glisser pour déplacer la position d'une des lignes.
L'arc et l'autre ligne sont également mis à jour :

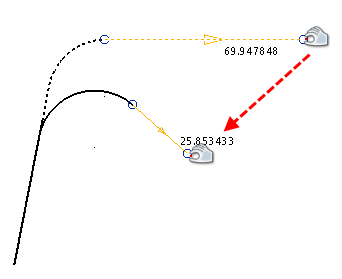

- Cliquez et faites glisser pour déplacer la position d'une des extrémités des lignes.
L'arc et l'autre ligne sont également mis à jour :

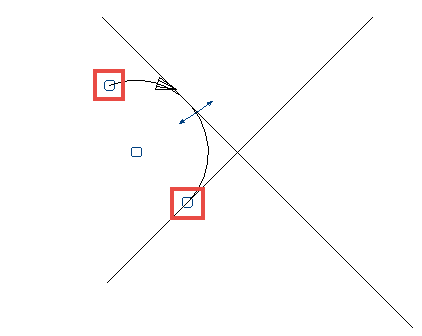

- Cliquez et faites glisser les poignées graphiques au départ ou à la fin de l'arc de raccord.
Cela casse les dépendances et les lignes retournent à leur longueur d'origine :

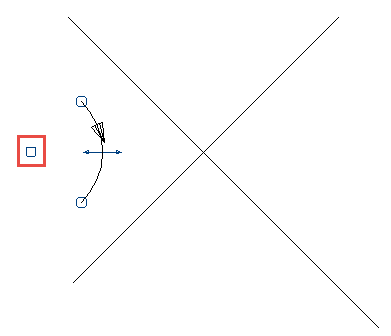

- Cliquez et faites glisser la poignée graphique pour éditer le centre de l'arc de raccord.
Cela casse les dépendances et les lignes retournent à leur longueur d'origine :
