Création d'une ligne de relimitation

Une ligne de relimitation est une courbe qui représente le volume aplati d'une bride avant qu'elle ne soit formée. La pièce est dépliée, pli-par-pli, pour produire un motif plat définissant son périmètre. La courbe est ensuite projetée sur une surface d'ajout. Ceci est utile quand vous découpez des pièces de bride à partir de tôles métalliques, qui seront ensuite pliées à la forme ou l'orientation finale.

Remarque : Pour accéder au module de création de ligne de rognage, activez Toolmaker en sélectionnant l'onglet Assistants > Toolmaker > On.

Pour créer une ligne de relimitation :

1. Créez une surface d'ajout.
   Remarque : Voir Modélisation surfacique pour de plus amples informations.
2. Cliquez sur Filaire > A partir de la sélection > Enroulement > Ligne de relimitation.

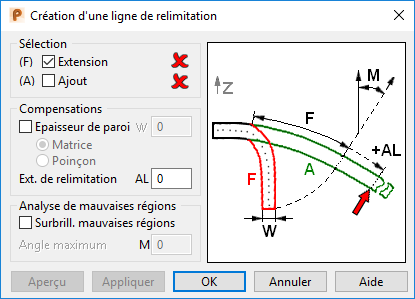

   La boite de dialogue Création de ligne de relimitation s'affiche :



3. Utilisez les options de la boite de dialogue pour créer la ligne de relimitation :

   Sélection

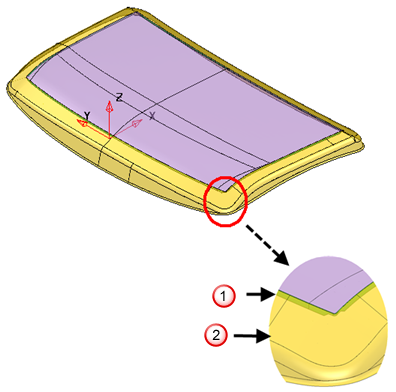

   • Extension — Sélectionnez la surface d'extension (F). Sur le modèle ci-dessous, cette surface est indiquée par . Si la surface d'extension contient des perçages, les lignes de relimitation de ces trous sont créés en tant que courbes composites.
   • Ajout — Sélectionnez la surface d'ajout (A). Sur le modèle ci-dessous, cette surface est indiquée par .



   Compensations

   Les valeurs définies dans cette section sont ajoutées dans le calcul de la ligne de relimitation :

   • Epaisseur de paroi — Spécifie l'épaisseur de la bride. Sélectionnez cette option pour utiliser l'épaisseur (W) lors du calcul de la ligne de relimitation.
   • Matrice — Sélectionnez cette option pour appliquer l'épaisseur de paroi lors de la création d'une matrice.
   • Poinçon — Sélectionnez cette option pour appliquer l'épaisseur de paroi lors de la création d'un poinçon.
   • Ext. de relimitation — Extension supplémentaire pour s'assurer qu'il y a assez de métal pour créer la surface d'extension requise.

   Analyse de mauvaises régions

   • Surbrill. mauvaises régions — Sélectionnez cette option pour mettre en surbrillance les lignes de relimitation qui sont sur une pente trop raide. La pente de la surface d'ajout où la ligne de relimitation devrait être aussi douce que possible.
   • Angle maximum — Si Surbrill. mauvaises régions est sélectionné, vous pouvez entrer un angle. Toute ligne de relimitation sur une pente plus raide que cet angle est mise en surbrillance.
4. Cliquez sur OK pour créer la ligne de relimitation et fermer la boite de dialogue.
