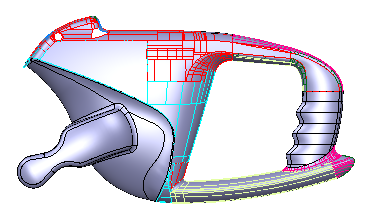

Le modèle suivant est utilisé pour illustrer un solide sans défaut.
- Cliquez sur Accueil > Sélection > Tous les surfaces.
- Cliquez sur Solide > Créer > A partir d'éléments > A partir de surfaces/maillages.
- Cliquez sur Non pour l'assistant d'étanchéité.
- Cliquez sur Outils de solide > Réparer > Solid Doctor.

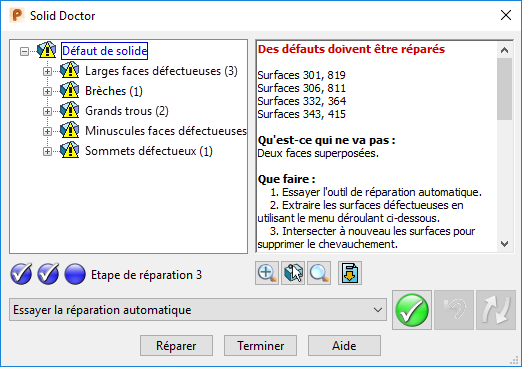

La boite de dialogue Solid Doctor s'affiche :
Le premier groupe de défauts est sélectionné dans l’arborescence de défauts et affiché sur le modèle.
- Sélectionnez Brèches (1).
- Cliquez sur Extraire les surfaces autour de la brèche et les modifier dans la liste déroulante des options de réparation.
- Cliquez sur Traiter les défauts sélectionnés
. - Zoomez sur la brèche dans la fenêtre du modèle et sélectionnez les 3 surfaces montrées ci-dessous.
- Cliquez sur Supprimer
. - Cliquez sur Accueil > Sélection > Tous les surfaces.
- Cliquez sur Accepter sur la barre d'outils d'édition de Doctor.
- Cliquez sur Petits défauts de surfaces (3).
- Cliquez sur Supprimer les surfaces dans la liste déroulante des options de réparation.
- Cliquez sur Traiter les défauts sélectionnés .
- Cliquez sur Re-vérifier le solide pour des défaut
. - Cliquez sur l'étiquette Brèche du défaut dans le modèle.
- Cliquez sur Extraire les surfaces autour de la brèche et les modifier dans la liste déroulante des options de réparation.
- Cliquez sur Traiter les défauts sélectionnés .
- Cliquez sur Accepter sur la barre d'outils d'édition de Doctor.
- Cliquez sur Brèche 1 dans l'arborescence de défauts.
- Sélectionnez Réparer la brèche avec une surface tangentielle dans la liste déroulante des options de réparation.
- Cliquez sur Traiter les défauts sélectionnés .
- Cliquez sur Re-vérifier le solide pour des défaut .
L'arête extérieure du solide est alors marquée comme étant une brèche.
- Cliquez sur Ignorer intentionnellement le grand trou dans la liste déroulante des options de réparation.
- Cliquez sur Traiter les défauts sélectionnés .
- Cliquez sur Terminer.
