Catalogues perso - Groupement

Vous pouvez changer les réglages suivants :

• Groupement de directions.
• L'ordre dans lequel les dimensions et les groupes sont affichés.

Par exemple :

1. Créez un catalogue perso appelé XXXX qui contient l'élément Hasco Vis CHC (Z30).

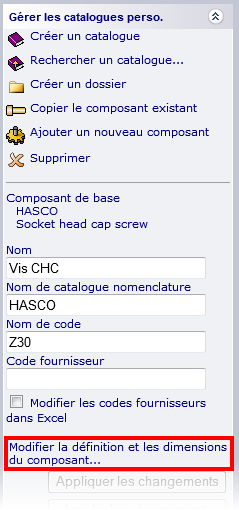

2. Cliquez sur Editer la définition et les dimensions du composant.



3. MS Excel va s'ouvrir automatiquement dans la barre de tâches.

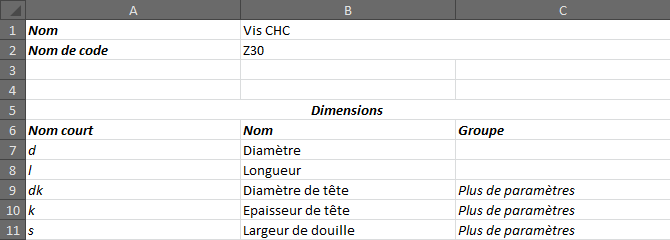

4. Passez sur MS-Excel pour afficher le tableur qui a été créé automatiquement.

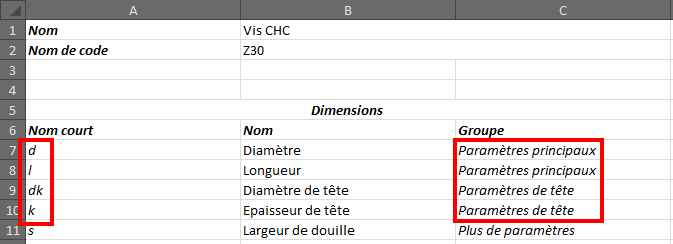

5. Entrez les valeurs suivantes dans le tableur :
   • Paramètres principaux dans les cellules de groupe pour d et l
   • Paramètres de tête dans les cellules de groupe pour dk et k



6. Enregistrer les changements du tableur.
7. Retournez dans PowerShape et cliquez sur Appliquer les changements.



   Les paramètres du composant sont groupés comme ceci :

   • Les dimensions qui ont le même nom de groupe sont combinées en un seul groupe.
   • Si un groupe avec le nom donné n'existe pas, un nouveau groupe est créé.
   • Les dimensions sans nom de groupe sont incluses dans le groupe principal ou dans les paramètres.
8. Double-cliquez sur le composant dans l'arborescence du catalogue perso dans la fenêtre Assistant de composant.

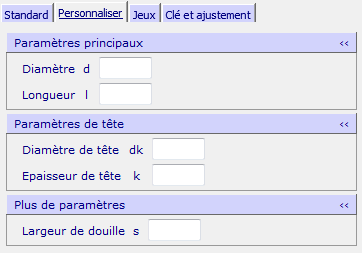

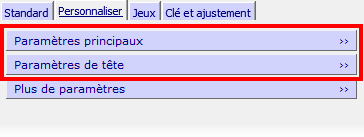

9. Cliquez sur l'onglet Perso. Les groupes Paramètres principaux et Paramètres de tête sont affichés.



10. Cliquez sur les groupes pour afficher les paramètres.



Conseil :

• Cette technique est utile pour une plaque, vous pouvez grouper les paramètres liés aux vis de fixation séparément de ceux liés aux trous de colonnes.
