Utilisez l'onglet Intersection de la boite de dialogue Position pour trouver la position où deux objets sont en intersection.
Espace de travail — Sélectionnez l'espace de travail sur lequel vous travaillez. Les options disponibles sont :
- Relatif — La position qui est définie est relative à une autre position qui devient l'origine de l'espace de travail. Les positions sont alignées avec le plan de travail actif ou l'espace de travail global si aucun plan de travail n'est actif.
Le mode relatif n'est pas toujours disponible puisque il peut ne pas y a voir de coordonnées relatives adaptées. Dans ce cas, sélectionnez une position adaptée (comme l'intersection de deux lignes) et faîtes-en l'origine d'un espace de travail relatif avec l'option Nouvelle origine.
- Plan de travail — La position qui est définie est relative au plan de travail actif, s'il en existe un.
- Universel — La position qui est définie est relative au système de coordonnées global. Remarque : Si un élément est verrouillé, les verrouillages sont annulés quand vous sélectionnez un espace de travail différent.
Sélectionnez deux éléments dans le modèle pour trouver le point d'intersection. Les noms des éléments sélectionnés sont affichés dans les options suivantes :
- Un — Le nom de l'un des éléments sélectionné est affiché.
- Deux — Le nom de l'autre élément sélectionné est affiché.
Pour trouver des intersections, PowerShape effectue les actions suivantes :
- Si la position ne se trouve pas sur l'un des éléments, les éléments sont étendus.
- Les lignes sont traitées comme si elles étaient infinies.

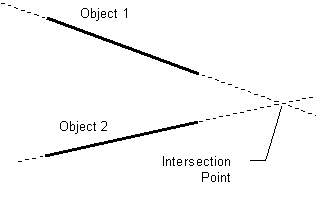

Le point d'intersection de deux lignes qui ne se croisent pas est montré ci-dessous.
- Les arcs sont traités comme étant des cercles complets.
- S'il y a deux intersections possibles, la position d'intersection celle qui est la plus proche du dernier clic de souris.

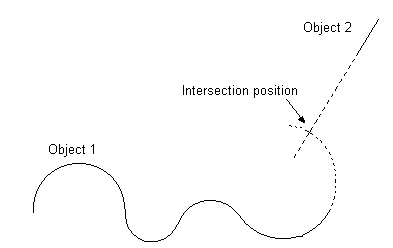

- Les courbes sont étendues en maintenant la courbure à l'extrémité.
Devenir l'origine — Cliquez sur ce bouton pour positionner l'origine sur les coordonnées spécifiées dans la boite de dialogue. N'importe quelle coordonnée relative est mesurée depuis cette origine.
Appliquer — Entre la position. Si l'opération actuelle permet plusieurs points, la boite de dialogue reste affichée, prête pour que vous puissiez entrer plus de points. Autrement, la boite de dialogue est fermée.
OK — Entre la position et ferme la boite de dialogue.
Annuler — Interrompt l'entrée de la position.
