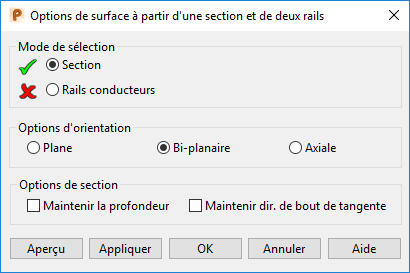

Boite de dialogue Options de surface à partir d'une section et de deux rails

Si vous cliquez sur Avancé dans la boite de dialogue Surfaceur intelligent quand vous créez une surface en utilisant l'option Deux guides, la boite de dialogue Options de surface à partir d'une section et de deux rails s'affiche. Utilisez cette boite de dialogue pour spécifier des options de création avancées.

• Mode de sélection

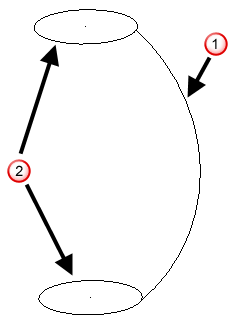

  • Section — Sélectionnez un élément filaire pour la section .
  • Rails conducteurs — Sélectionnez deux éléments filaires pour les rails .



• Options d'orientation — Sélectionnez une des options suivantes :
  • Plane
  • Bi-planaire
  • Axiale

  Dans la plupart des cas, l'option par défaut devrait vous donner le meilleur résultat. Si vous cliquez sur Aperçu et que la surface résultante n'est ce que vous attendiez, utilisez une des autres options.

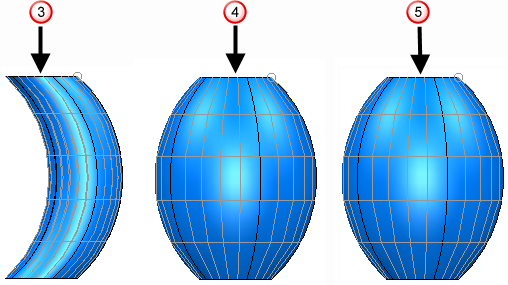

  L'exemple ci-dessus produit les surfaces suivantes :

  Option plane

  Option bi-planaire

  Option axiale



  Les résultats pour Axiale et Bi-planaire se ressemblent.

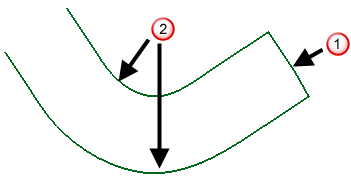

  L'exemple ci-dessous :

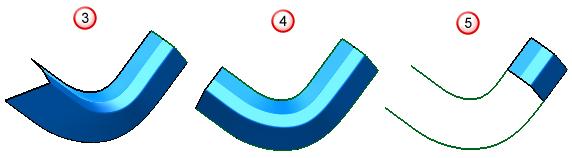

  produit les surfaces suivantes :



  Les trois options produisent trois résultats différents.

• Options de section — Ces options vous permettent d'appliquer différents critères à la section qui est utilisée pour générer la surface.

  L'exemple ci-dessous montre que si les deux options sont désélectionnées. La hauteur du profil va augmenter le long de la longueur des rails conducteurs :

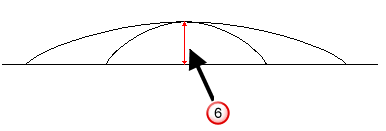

  • Maintenir la profondeur — La hauteur du profil est maintenue pour la longueur des rails directeurs. Sur l'image ci-dessous, montre la profondeur :



    L'exemple ci-dessous illustre la surface produite si Maintenir la profondeur est utilisé.



  • Maintenir direction de bout tangente — L'angle de tangente du rail directeur et de la surface est maintenu pour la longueur des rails directeurs. Pour utiliser cette option, il doit y avoir au moins un point sur le profil. Un exemple est affiché ci-dessous :



    Angle tangent à l'intersection du profil et de la courbe directrice.

    Courbe directrice.

    Angle tangent à l'intersection de la surface et de la courbe directrice.

    L'exemple ci-dessous illustre la surface qui sera produite si Maintenir direction de bout de tangente est utilisé.



    Vous pouvez sélectionner Maintenir la profondeur et Maintenir direction de bout de tangente ensemble. L'exemple ci-dessous illustre la surface produite si les deux options sont choisies.



• Aperçu — Affichez la surface créée en utilisant les réglages actuels de la boite de dialogue. Vous pouvez continuer de changer les réglages de la boite de dialogue jusqu'à ce que vous soyez satisfait avec la surface prévisualisée.
• Appliquer — Enregistrez la surface. La boite de dialogue reste a l'écran pour vous permettre de sélectionner plus d'éléments filaires et continuer à créer des surfaces.
