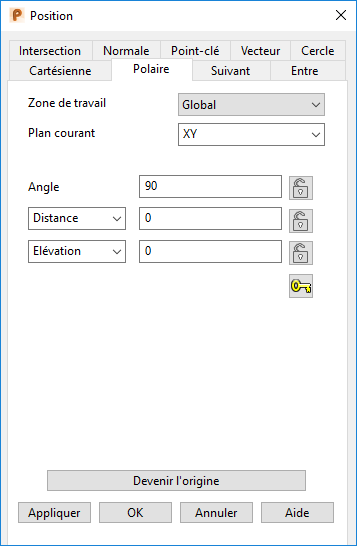

L'onglet Polaire de la boite de dialogue Position est affectée par le réglage de plan actuel, qui détermine comment les coordonnées sont calculées dans les cases Angle et Elévation/Hauteur.
Cliquez sur une position dans la fenêtre graphique pour entrer des coordonnées polaires dans la boite de dialogue.
Espace de travail — Sélectionnez l'espace de travail sur lequel vous travaillez. Les options disponibles sont :
- Relatif — La position qui est définie est relative à une autre position qui devient l'origine de l'espace de travail. Les positions sont alignées avec le plan de travail actif ou l'espace de travail global si aucun plan de travail n'est actif.
Le mode relatif n'est pas toujours disponible puisque il peut ne pas y a voir de coordonnées relatives adaptées. Dans ce cas, sélectionnez une position adaptée (comme l'intersection de deux lignes) et faîtes-en l'origine d'un espace de travail relatif avec l'option Nouvelle origine.
- Plan de travail — La position qui est définie est relative au plan de travail actif, s'il en existe un.
- Universel — La position qui est définie est relative au système de coordonnées global. Remarque : Si un élément est verrouillé, les verrouillages sont annulés quand vous sélectionnez un espace de travail différent.
Plan actuel — Utilisez la liste déroulante pour sélectionner un des trois plans principaux. La plan actuel est relatif à l'option Espace de travail sélectionnée.
Angle — Entrez l'angle polaire depuis l'origine dans le plan actuellement sélectionné dans l'espace de travail sélectionné.
Distance — Sélectionnez une des options suivantes depuis la liste déroulante :
- Distance — Entrez la distance depuis l'origine du plan de travail.
- X, Y ou Z — Entrez une distance sur l'axe sur le plan actif actuel.
Elevation — Sélectionnez une des options suivantes dans la liste déroulante :
- Elévation — Entrez l'angle d'élévation au-dessus du plan actif depuis l'origine de l'espace de travail.
- Hauteur — Entrez la distance perpendiculaire au plan sélectionné. Par exemple, le composant Z quand le plan XY est sélectionné.
Verrouillé et
Déverrouillé — Cliquez pour basculer entre Verrouillé et Déverrouillé.Verrouiller une valeur assure qu'elle reste fixe quel que soit ce qu'il se passe sur les autres composants. Le verrouillage reste actif jusqu'à ce que vous cliquiez à nouveau dessus pour le déverrouiller. Quand une boite d'édition est affectée par un verrouillage, elle est estompée pour démontrer qu'elle est disponible.
Déverrouiller tout — Cliquez sur ce bouton pour déverrouiller toutes les valeurs au-dessus.
Devenir l'origine — Cliquez sur ce bouton pour positionner l'origine sur les coordonnées spécifiées dans la boite de dialogue. N'importe quelle coordonnée relative est mesurée depuis cette origine.
Appliquer — Entre la position. Si l'opération actuelle permet plusieurs points, la boite de dialogue reste affichée, prête pour que vous puissiez entrer plus de points. Autrement, la boite de dialogue est fermée.
OK — Entre la position et ferme la boite de dialogue.
Annuler — Interrompt l'entrée de la position.
