Utilisez une des méthodes suivantes pour éditer un dessin :
- Double-cliquez sur le dessin pour afficher la boite de dialogue Modifier le dessin.
- Cliquez avec le bouton droit dans un espace vide du dessin pour afficher le menu contextuel de dessin. Le menu contextuel contient des options standard telles que sélectionner, copier, coller et supprimer, ainsi que les suivantes :
Remarque : Si vous essayez d'effacer la géométrie du modèle dans la vue de dessin, la géométrie est effacée de la vue plutôt que d'être effacée du modèle.
Collage spécial — Attache la géométrie copiée au curseur et ne la colle pas jusqu'à ce que vous ayez cliqué sur la position que vous voulez.
Convertir — Affiche la boite de dialogue Convertir le dessin. Cette option exporte une représentation du filaire 2D d'un dessin vers une vue ou un autre modèle. Le dessin peut être converti en un modèle ouvert ou en un nouveau modèle. L'utilisation de cette option est l'alternative préférée à la conversion de vues sur des dessins dans un modèle. Spécifiez les réglages de conversion sur la page Drafting > Vues > Général de la boite de dialogue d'options.
Mettre à jour — Mettez à jour les vues "périmées" sur le dessin.
Mettre à jour tous les dessins — Mettez à jour toutes les vues "périmées" sur le dessin.

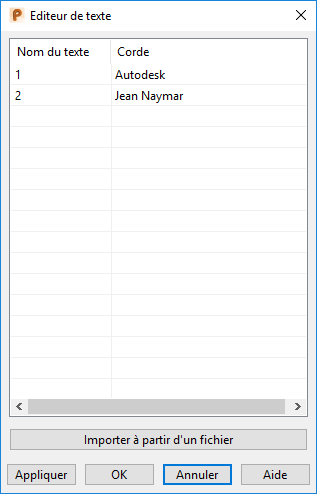

Modifier le texte — Sélectionnez cette option pour afficher la boite de dialogue Editeur de texte. Cela contient les noms de texte et les lignes inclus dans le dessin.
Utilisez cette boite de dialogue pour changer les lignes sur le dessin de l'une des façons suivantes :
- Entrez le texte dans la colonne Ligne de la boite de dialogue. Cliquez sur Appliquer pour faire la substitution.
- Utilisez le bouton Importer à partir un fichier pour importer un fichier .csv qui contient les lignes de texte de substitutions. Le format du fichier est Nom du texte,Ligne comme ceci :
Nom_1,Substitution_1
Nom_2,Substitution_2
Nom_n,Substitution_n
