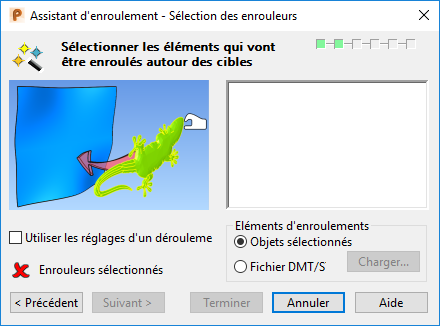

Utilisez cette page de l'Sélection des enrouleurs pour sélectionner une ou plusieurs surfaces, un solide ou un symbole à enrouler sur l'élément:
Eléments d'enroulement
- Objets sélectionnés — Sélectionnez cette option et cliquez sur les éléments requis affichés dans la fenêtre graphique.
Les enrouleurs doivent être :
- un solide
- toutes les surfaces
- tous les symboles
- tout le filaire.
La sélection s'affiche dans la fenêtre d'aperçu de la page de sélection des enrouleurs de l'assistant d'enroulement.
- Fichier DMT/STL — Sélectionnez cette option pour charger un fichier DMT (.dmt) ou un fichier STL (.stl) pour l'enroulement. La boite de dialogue Charger fichier DMT s'affiche, où vous sélectionnez la fichier que vous souhaitez charger. L'image du contenu du fichier DMT ou STL ou du symbole est affiché dans le fenêtre d'aperçu de la page Sélection d'enrouleur.
Remarque : Pour de meilleurs résultats, la sélection devrait être une forme ouverte, avec son contour sur un plan.

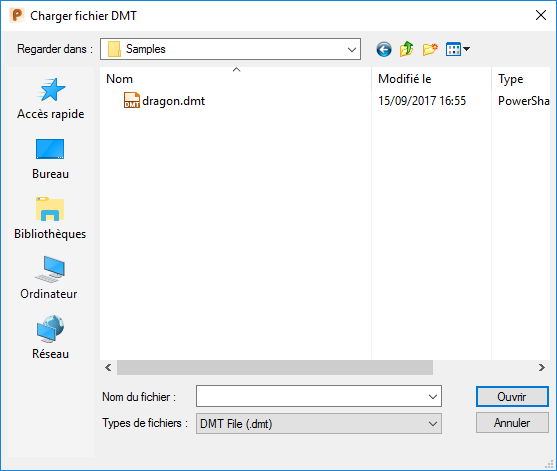

- Charger — Sélectionnez cette option pour charger un autre fichier DMT quand un fichier DMT a déjà été chargé. La boite de dialogue Charger fichier DMT s'affiche :
- Types de fichier — Sélectionnez soit un fichier de type DMT (.dmt), soit un fichier STL (.stl) dans la liste déroulante.
- Vous pouvez lisser les symboles de triangle pour améliorer l'apparence du maillage de triangle facétisé.
- Ouvrir — Affiche le fichier DMT sélectionné. L'image du contenu du fichier DMT ou du symbole est affiché dans le fenêtre d'aperçu de la page Sélection des enrouleurs.
- Utiliser les réglages d'un déroulement précédent — Cette option devient disponible et est sélectionnée si la surface ou le solide sélectionné a été précédemment déroulé.
- Enrouleurs sélectionnés — L'icône passe de
à
quand l'enrouleur est sélectionné.
- Suivant — Différentes pages de l'assistant s'affichent selon la méthode qui est sélectionnée :
- Objets sélectionnés — La page Plan de référence s'affiche.
- Fichier DMT/STL — La page Méthode d'enroulement s'affiche.
