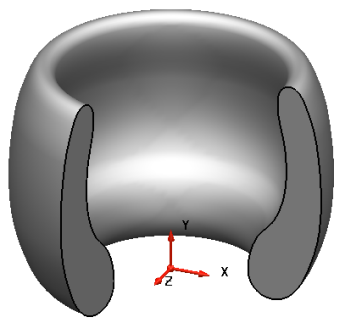

Un solide de révolution est créé depuis un élément filaire ou de texte qui est tournée autour d'un des axe de l'espace de travail actuel. Nous vous recommandons de créer un plan de travail pour s'assurer sur le solide de révolution soit créé autour du bon axe.
Remarque : Pour créer un seul solide de révolution primitif à partir d'un élément, le texte doit former une seule frontière.

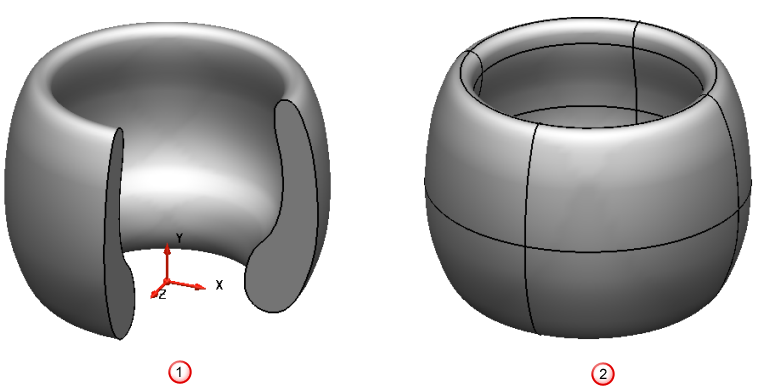

Le solide de révolution peut être soit ouvert, soit fermé :
- Dans un solide de révolution ouvert, l'élément filaire ou de texte est tourné autour de l'axe avec un angle de 270
.
- Dans un solide de révolution fermé, l'élément filaire ou de texte est tourné autour de l'axe avec un angle de 360
.
Quand le solide est créé, vous pouvez éditer l'angle du solide de révolution ouvert :

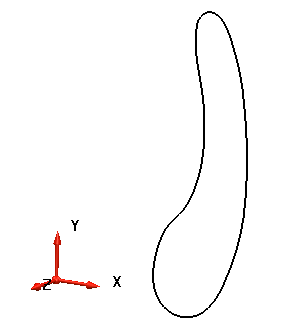

- Sélectionnez un élément filaire ou un élément de texte, par exemple :
- Sélectionnez le bouton Plan principal (barre d'état) de l'axe autour duquel vous voulez tourner. Dans ce cas, sélectionnez le bouton Plan principal avec un Y dessus.
pour faire tourner notre courbe autour de l'axe Y.
- Cliquez sur Solide > Créer > Révolution pour afficher le solide. Le solide apparaît dans l'arborescence de forme.
- Créez un solide ouvert en :
- faisant glisser les poignées.
- double-cliquant sur le solide pour afficher la boite de dialogue Révolution et entrez un nouvel angle.
Pour un solide de révolution ouvert, les bouchons ne sont ajoutés aux extrémités que si l'élément filaire ou le texte est plan et fermé.
