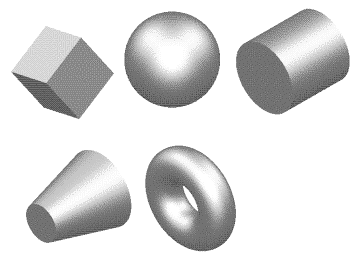

Dans PowerShape, vous pouvez créer rapidement des solides qui dont définies par quelques simples paramètres. Ce sont les solides primitifs et sont similaires aux surfaces primitives :
Pour créer un solide primitif :
- Cliquez sur Solide > Créer et choisissez le type de primitif requis :
- Cylindre
- Cône
- Sphère
- Tore
- Ressort
- Bloc
- Entrez une position sur l'écran pour créer un solide primitif par défaut, du type requis.
Le solide apparaît dans l'arborescence de solide comme un solide et l'instrumentation est visible.
S'il n'y a pas de solide actif dans le modèle, il devient actif. Autrement, il devient un solide inactif.
Vous pouvez créer plus de solides du même type en entrant plus de positions.
Si vous voulez créer un solide primitif, sélectionnez-le dans Solide > Créer, le curseur change pour indiquer le type de solide qui sera créé.
Pour quitter la création de primitif, cliquez sur
sur la barre d'outils d'accès rapide.
- Si nécessaire, éditez le solide que vous avez créé en utilisant les poignées graphiques. Sinon, sélectionnez Modifier dans le menu contextuel ou double-cliquez sur le solide primitif et utilisez la boite de dialogue pour éditer le solide.
Sinon, spécifiez les dimensions d'un primitif avant que vous entriez le point d'origine, en utilisant la fenêtre de commande.
Par exemple, pour créer un bloc avec une origine 0 0 0, tapez la commande suivante dans la fenêtre de commande :
create solid block
length 45
width 67.89
height 43
0 0 0
Si vous ne spécifiez pas de dimension, la valeur par défaut est utilisée.
Vous pouvez spécifier les dimensions suivantes en utilisant la fenêtre de commande :
radius
width
length
height
minor_radius
major_radius
base_radius
top_radius
Vous pouvez également utiliser les solides primitifs à partir de surfaces, en extrudant ou en créant des révolutions à partir d'éléments filaire ou de texte, ou en extrudant des régions.
