Création de courbes à partir de sections obliques

Vous pouvez créer des courbes à partir de sections obliques sur une surface, un solide, un maillage ou un composant.

Pour créer une courbe oblique :

1. Créez un plan de travail.



   Le plan principal du plan de travail actif est utilisé pour définir le plan qui intersecte les surfaces et les solides pour créer la courbe oblique.

   Si aucun plan de travail n'est actif, alors c'est le plan principal de l'espace de travail universel qui est utilisé.

2. Positionnez le plan de travail de façon à ce que le plan principal soit à l'angle souhaité pour créer la courbe oblique.
3. Sélectionnez les éléments.
4. Cliquez sur Filaire > A partir de la sélection > Courbe oblique.

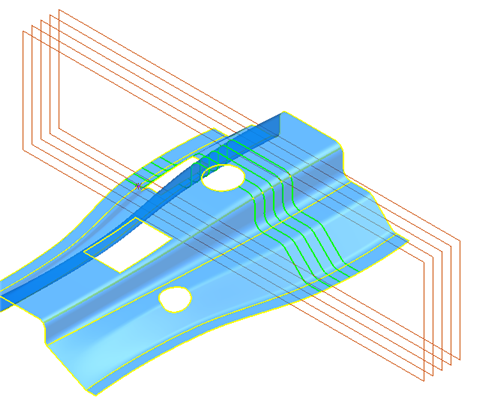

   Un plan s'affiche pour montrer à quel endroit les courbes obliques coupent les éléments :

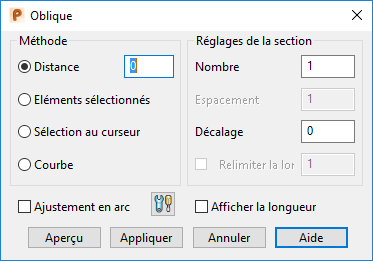

5. Utilisez la boite de dialogue Oblique pour définir la courbe oblique :



   Méthode

   Sélectionnez une des méthodes suivantes pour créer la courbe :

   • Sélectionnez Distance et définissez la distance sur l'axe principal du plan principal où vous voulez que les courbes obliques coupent les éléments. Si nécessaire, changez l'axe principal en utilisant les boutons de plan principal sur la barre d'état.

     Quand vous entrez une distance, le plan se déplace dans la nouvelle position de la courbe oblique. Entrez une valeur de 20. La plan se déplace pour répercuter le changement.



   • Sélectionnez Eléments sélectionnés pour créer automatiquement un nombre de sections dans la sélection.
   • Sélectionnez Choix avec curseur pour définir la position requise pour la création des sections obliques en sélectionnant un point. Les sections obliques sont créées en utilisant le point sélectionné comme montré dans le modèle ci-dessous :

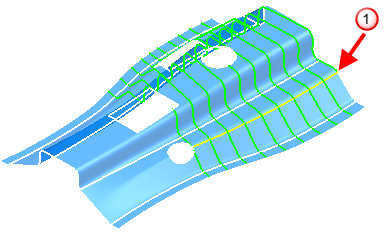

   • Sélectionnez Courbe pour créer des courbes obliques normales à une courbe directrice 3D, à une distance donnée ou avec un nombre spécifique de sections:
     1. Sélectionnez la courbe à utiliser en tant que courbe directrice .
     2. Ajustez les réglages sur les autres options comme requis. Le modèle ci-dessous montre dix courbes obliques.
     3. Cliquez sur Aperçu pour voir les courbes.



   Réglages de section

   Utilisez les options suivantes pour créer une ou plusieurs courbes obliques à partir du plan, le long de l'axe principal.

   • Entrez le nombre de courbes obliques.



   • Entrez le pas pour définir la distance entre chaque courbe oblique. Si Eléments sélectionnés est sélectionné, le pas ne peut être modifié.



   • Définissez la distance avec laquelle les courbes obliques sont décalées des éléments. Le décalage est le long du plan, du même côté que la normale de surface à chaque point. Si le décalage est nul, la nouvelle courbe est dépendante de la surface sous-jacente.

     Une valeur de décalage de 5 a été utilisée dans l'exemple ci-dessous.



   • Sélectionnez Ajuster la longueur pour ajuster les courbes obliques à la longueur spécifique. Les courbes obliques sur le modèle suivant ont été ajustées à 10.

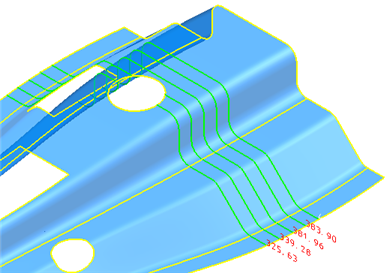

   • Sélectionnez Afficher la longueur pour afficher les étiquettes de longueur comme montré ci-dessous :



   • Sélectionnez Ajustement d'arc pour appliquer automatiquement un ajustement d'arc à n'importe quelle courbe, en utilisant la boite de dialogue. Vous pouvez aussi cliquer sur le bouton Options d'ajustement en arc pour ouvrir la boite de dialogue Ajustement en arc.
   • Cliquez sur Appliquer pour générer les courbes obliques et continuer d'ajouter des courbes obliques aux objets.
6. Cliquez sur OK pour accepter les changements et fermer la boite de dialogue.
