Mise à l'échelle en utilisant des contraintes de mise à l'échelle de distance fixe

L'exemple suivant vous montre comment mettre à l'échelle une bouteille tout en conservant son épaisseur.

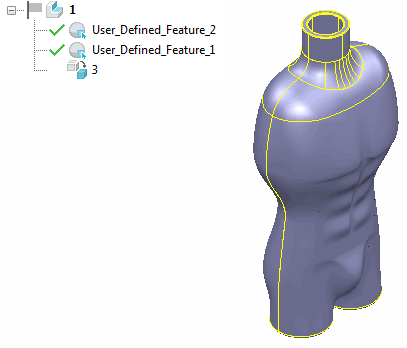

1. Le modèle ci-dessus contient deux formes perso :

   User_Defined_Feature_1 - l'intérieur de la bouteille.



   User_Defined_Feature_2 - l'extérieur de la bouteille.

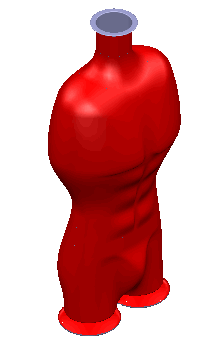

2. En utilisant la boite de dialogue Définir les contraintes pour forme, ajoutez une contrainte de distance fixe sur la forme personnalisée, afin que User_Defined_Feature_2 reste à une distance fixe de User_Defined_Feature_1.

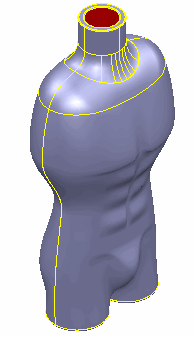

3. Mettez à l'échelle la bouteille uniformément avec un facteur de 1,2.

   La bouteille est mise à l'échelle en taille, mais l'épaisseur de la bouteille reste la même à cause de la contrainte de distance fixe.

   Vous pouvez comparer l'épaisseur des deux bouteilles en utilisant Visualisation > Modèle > Sectionnement dynamique.

Remarque : La mise à l'échelle avec des contraintes applique les changements à la forme du modèle. Le processus d'étirement peut affecter ses formes, il est donc préférable de n'avoir que des formes perso dans le modèle lors de l'utilisation de la mise à l'échelle par contraintes.
