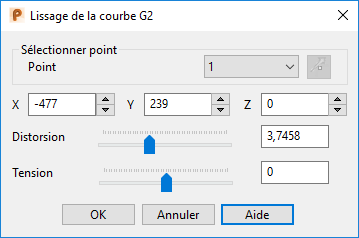

Boite de dialogue Lissage de la courbe G2

Utilisez la boite de dialogue Lissage de la courbe G2 pour éditer la forme d'une courbe G2.

Remarque : Si vous changez la forme de la courbe G2 en utilisant la boite de dialogue Lissage de la courbe G2, elle reste une courbe G2. Si vous utilisez d'autres méthodes d'édition de courbe, la courbe peut perdre ses propriétés de courbe G2.

Point — Il s'agit du point sélectionné. Vous pouvez changer ceci en utilisant le sélecteur.

— Pour définir la direction de tangente précisément, cliquez sur ce bouton pour afficher la boite de dialogue Direction. Complétez la boite de dialogue avec de nouvelles valeurs de direction et cliquez sur OK.

X Y Z — Ce sont les coordonnées du point sélectionné. Vous pouvez utiliser les boutons de flèche pour augmenter ou diminuer les valeurs de 1mm (même si les unités sont impériales).

Distorsion — (Non disponible pour les extrémités sur les courbes ouvertes) Change la direction de la courbe quand elle passe à travers le point. Vous pouvez également utiliser le curseur pour changer la valeur de distorsion.

• — Courbe originale.
• — Augmentez la distorsion au point 2.
• — Réduisez la distorsion au point 2.

Magnitude — (Disponible uniquement pour les extrémités sur les courbes ouvertes). Edite la magnitude de tangente du point. Vous pouvez également utiliser le curseur pour modifier la valeur de magnitude.

• — Courbe originale.
• — Augmentez la magnitude au point 2.
• — Réduisez la magnitude au point 2.

Tension — (Non disponible pour les extrémités sur les courbes ouvertes) Edite l'amplitude de courbure de la courbe de chaque côté du point. Vous pouvez également utiliser le curseur pour changer la valeur de pression.

• — Courbe originale.
• — Augmentez la tension au point 2.
• — Réduisez la tension au point 2.

OK — Enregistre les changements et ferme la boite de dialogue.
