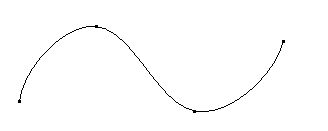

Les courbes G2 sont mathématiquement plus lisses que les courbes de Bézier.
Pour créer une courbe G2 :
- Cliquez sur Filaire > Créer > Courbe > G2.
- Saisissez la position des points de la courbe.
Quand vous entrez des points clés, une courbe élastique s'affiche, montrant la formation de la courbe.
Si vous désirez que la courbure soit à zéro à l'extrémité ou au départ du point, définissez les options Courbure continue de la page Courbe de la boite de dialogue d'options (qui apparaît quand vous sélectionnez Fichier > Options > Options d'application).
Une courbure nulle à un effet d'écrasement de la courbe.
- Pour terminer la création de la courbe, effectuez une des actions suivantes :
- Cliquez sur le dernier point-clé entré, si le curseur intelligent est activé, le symbole d'arrêt
apparaît pour vous indiquer que cliquer terminera la courbe.
- Cliquez sur le premier point-clé pour créer une courbe fermée.
- Cliquez sur
sur la barre d'outils d'accès rapide.
- Choisissez une autre option dans Filaire > Créer.
- Cliquez sur le dernier point-clé entré, si le curseur intelligent est activé, le symbole d'arrêt
Pour éditer une courbe G2 :
- Cliquez sur la courbe G2 pour afficher l'onglet Gérer.
L'option Gérer > Type de courbe > G2 est automatiquement sélectionnée.
- Sélectionnez un point sur la courbe G2 que vous voulez éditer.
Celaaffiche les poignées graphique de courbe de Bézier sur la courbe pour l'édition, mais la courbe reste une courbe G2 si vous faites glisser les poignées.
Vous pouvez également éditer une courbe G2 de l'une des façons suivantes :
- Cliquez sur Gérer > Type de courbe > Bézier.
Cela affiche les poignées graphiques de courbe de Bézier sur la courbe G2. La courbe G2 n'est plus une courbe G2 et ne peut être modifiée qu'en tant que courbe de Bézier.
- Cliquez sur Gérer > Modifier > Ajuster > Edition G2 pour afficher la boite de dialogue Lissage de la courbe G2.
