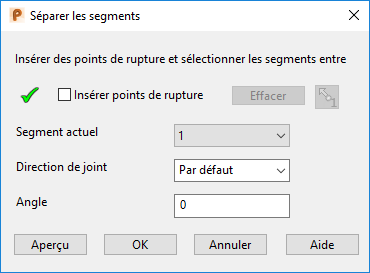

Utilisez la boite de dialogue Séparer les segments pour diviser la ligne de joint en segments plus petits et les utiliser pour définir la direction des latérales du plan de joint.

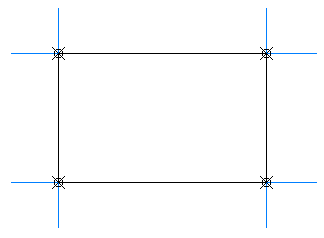

Sur le schéma ci-dessous, vous pouvez voir un segment d'un plan de joint à un coin arrondi :
Insérer points de rupture — Sélectionnez cette option pour insérer et retirer des segments de séparation de la ligne de joint.
Pour insérer des points de rupture, cliquez sur des positions sur la ligne de joint. Dans l'exemple ci-dessous, deux points de rupture ont été insérés au coin
:
Pour retirer un point de rupture, maintenez la touche Ctrl et cliquez sur le point de rupture.
Quand vous avez entré le point de rupture, décochez la case Insérer points de rupture.
Quand
est affiché, le point de rupture est sélectionné comme étant un seul point de rupture.
Si vous ajoutez un seul point de rupture, cela ressemble à ce qui est montré ci-dessous :
La latérale à ce point suit la direction d'un seul des segments.
Pour trouver la direction de la latérale à un point de rupture, définissez la direction de joint des segments sur l'un ou l'autre des côtés du point de rupture, puis sélectionnez Aperçu.
Dans l'exemple ci-dessous, vous pouvez voir une latérale à chaque point de rupture :
Quand
est montré, le point de rupture est sélectionné comme étant un point de joint qui peut aller dans deux directions.
Si vous ajoutez un point de rupture séparé, cela ressemble à ce qui est montré ci-dessous :
Ce point de rupture représente deux points au même endroit. Une latérale est créée à partir de chaque point. Une latérale suit la direction de joint du segment d'un côté et l'autre latérale suit la direction de joint du segment de l'autre côté.
Dans l'exemple ci-dessous, vous pouvez voir deux latérales sur chaque point de rupture séparé :
Si vous sélectionnez l'option Le long de l'axe dans la boite de dialogue Plan de joint, les points de rupture sont ajoutés où la courbe change de direction. Vous pouvez éditer ces points de rupture comme ceux que vous avez inséré manuellement.
Effacer — Retire tous les points de rupture sélectionnés.
Segment actuel — Sélectionnez un segment dans la liste déroulante. Le segment est mis en évidence dans le modèle et comporte une flèche, montrant la direction des latérales par défaut
:
Direction de joint — Choisissez une direction dans la liste. Cette liste contient trois directions :
- Par défaut — Utilise la direction comme spécifiée dans la boite de dialogue Plan de joint. Vous pouvez inverser la direction des latérales.
- Radiale — Utilise la direction le long de la normale à la ligne de joint.
- Le long de l'axe — Utilise la direction le long de l'axe spécifié dans la boite de dialogue. Sélectionnez un axe dans les options affichées.
Quand vous sélectionnez une option, la flèche change pour la direction spécifiée.
Dans cet exemple, l'option Radiale a été sélectionnée :
Pour inverser la direction des latérales de l'autre côté de la courbe composite, cliquez sur la flèche.
Angle — Spécifie l'angle pour le segment du plan de joint. Le réglage par défaut est l'angle par défaut pour le plan de joint dans son ensemble.
Aperçu — Affiche la direction des latérales dans l'ensemble du plan de joint :
OK — Enregistre les changements et ferme la boite de dialogue.
Pour prévisualiser le nouveau plan de joint, vous devez cliquer sur Aperçu dans la boite de dialogue Plan de joint.
La flèche d'instrumentation est placée au point-milieu, si le segment ne comporte que deux points, ou si le point-milieu existant est coïncident avec une extrémité.
