Création d'un plan de joint

Vous pouvez créer un plan de joint en utilisant deux méthodes :

• décaler une seul ligne de séparation
• ajuster une surface existante pour séparer les lignes

Création d'un plan de joint en décalant une seule ligne de séparation

Le plan de joint est créé en sélectionnant une courbe composite comme ligne de séparation. La ligne de séparation est alors décalée d'une distance spécifiée et le long d'un angle spécifié. Un côté du plan de joint est la ligne de joint l'autre côté est le décalage de la ligne de séparation.

1. Cliquez sur Surface > Fabrication > Plan de joint.

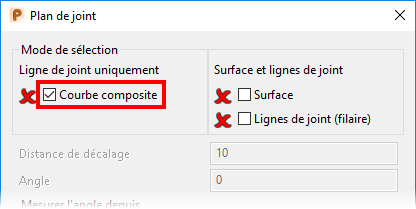

2. Sélectionnez l'option Courbe composite dans la boite dialogue Plan de joint :

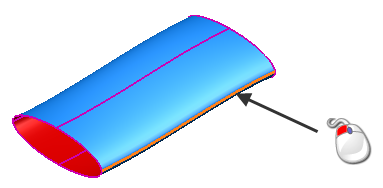

3. Sélectionnez la courbe composite qui définit la ligne de joint :



4. Complétez la boite de dialogue

Création d'un plan de joint en ajustant une surface au ligne de séparation.

Le plan de joint est créé en modifiant une surface existante pour ajuster aux lignes de séparations. Le plan de joint :

• préserve la ligne extérieure de la surface et la tangente a la ligne extérieure.
• ajuste le filaire a la direction parallèle au plan principal.

PowerShape essaie également de relimiter la surface a l'intérieur du filaire.

1. Cliquez sur Surface > Fabrication > Plan de joint.

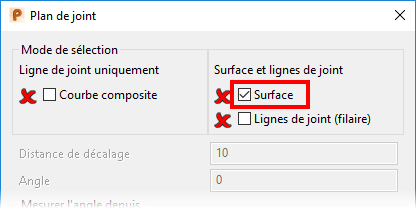

2. Sélectionnez l'option Surface dans la boite de dialogue Plan de joint :

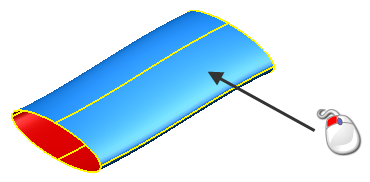

3. Sélectionnez la surface :

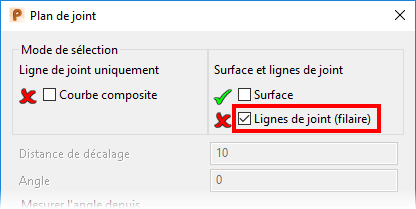

4. Sélectionnez l'option Lignes de joint dans la boite de dialogue Plan de joint :

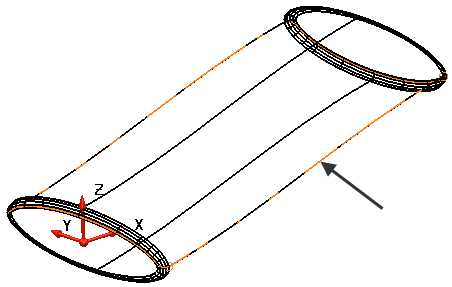

5. Sélectionnez la section de filaire le long de laquelle vous voulez séparer la surface :



6. Cliquez sur Aperçu pour voir le résultat.

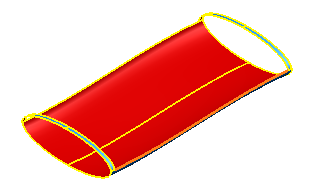

   PowerShape génère le plan de joint et essaie de relimiter la surface a l'intérieur du filaire :



7. Changez la sélection, si nécessaire.
8. Cliquez sur OK quand vous avez obtenu les résultats escomptés.

1. Une surface de plan de joint est une power-surface et est éditée en conséquence. Pour de plus amples détails, voir Edition de power-surfaces.
