Pour aligner un plan de travail existant avec une face inclinée sur le modèle :
- Sélectionnez le plan de travail pour afficher ses poignées graphiques.

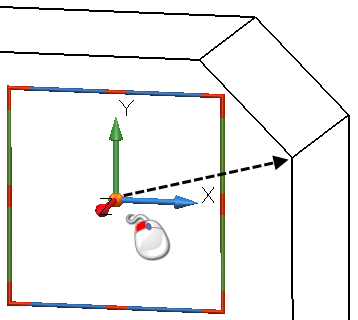

- Déplacez le plan de travail en l'accrochant à la géométrie existante sur la face inclinée.

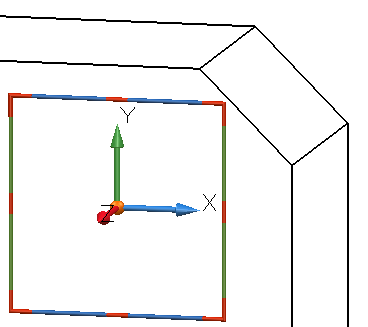

Le plan de travail se déplace à sa nouvelle position.
- Faites glisser un des axes du plan de travail pour pointer vers un autre morceau de géométrie existant.
La direction de l'axe X est changée afin qu'elle se trouve sur la face inclinée.
PowerShape fait de son mieux pour aligner les deux autres axes (en les changeant le moins possible).
- Pour aligner les autres axes sur la face inclinée, faite pivoter le plan de travail autour de l'axe que vient juste d'être positionné.
Le plan de travail est pivoté autour de son axe X afin que l'axe Y se trouve sur la face inclinée.
Remarque : Si nous avions fait glisser l'axe Y au lieu de faire pivoter le plan de travail autour de l'axe Y, l'axe X aurait bougé.
Le plan de travail est maintenant aligné avec la face inclinée sur le modèle. Vous pouvez maintenant travailler directement sur la face inclinée de votre modèle.
