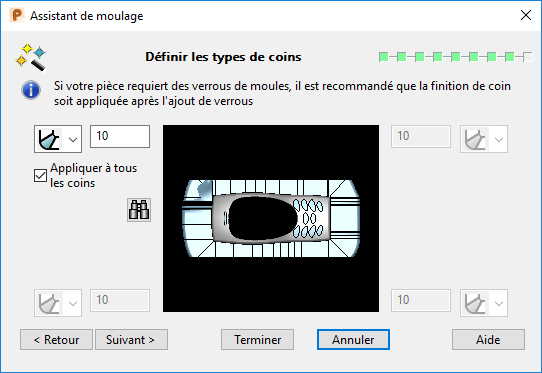

La page Définir les types de coins vous permet de spécifier le type de coin pour chaque coin du bloc de moulage.
- Utilisez la liste déroulante pour sélectionner le type de coin que vous voulez ajouter aux empreintes de moulage et entrez les valeurs pour la finition de coin.
La valeur par défaut pour la valeur est de 10mm, mais si le bloc est tellement petit qu'il peut causer des problèmes, une valeur par défaut plus petite peut être utilisée.
- Sélectionnez Appliquer à tous les coins si vous voulez que les quatre coins aient le type et la taille sélectionnés. Si cette option est désélectionnée, les trois ensembles d'options deviennent actifs et l'utilisateur peut ensuite choisir une finition de coin différente pour chaque coin.
— Ajoute des raccords. Saisissez la valeur de rayon de coin.
— Ajoute des chanfreins. Saisissez la valeur de distance.
La distance utilisée pour créer le chanfrein est déterminée comme ceci :
Chanfrein
Distance
Arc avec un rayon égal à la distance
— N'ajoute aucune finition de coin.
Les options de type de coin ne sont pas disponibles lors de la création de plaques non-insérées.
- Utilisez Aperçu
pour voir le bloc avec les finitions de coin sélectionnées appliquées. Si les réglages causent des problèmes (par exemple, le produit dépasse du bloc), une boite de dialogue d'erreur sera affichée. Cliquez sur OK et ajustez les réglages pour corriger le problème.
- Cliquez sur Suivant pour afficher Simulation de séparation des empreintes de l'assistant de moulage ou sur Terminer pour terminer l'opération de l'assistant en utilisant les valeurs par défaut où nécessaire.
Remarque : Quand vous sélectionnez Suivant ou Terminer, l'assistant ne va poursuivre que si les réglages de coin sélectionnés ne causent aucun problème. Si les réglages causent des problèmes (par exemple, le produit dépasse du bloc), l'assistant va afficher la boite de dialogue Erreur et va rester sur la page actuelle afin que vous puissiez voir le problème et ajuster le type de coin ou la valeur en conséquence.
