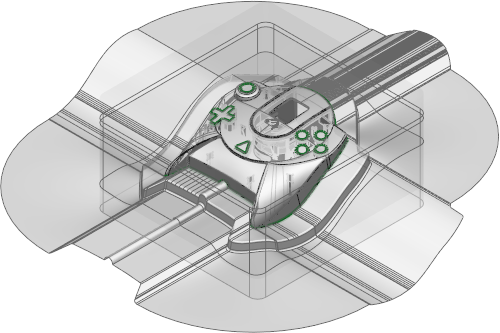

Pour utiliser l'assistant de moulage pour créer un moule comme montré ci-dessous :
- Cliquez sur Assistants > Séparation de pièce > Assistant de moulage pour démarrer l'assistant de moulage.
- Utilisez la première page de l'assistant pour sélectionner les éléments à utiliser pour créer le moule.
- Utilisez la seconde page de l'assistant pour créer et éditer les lignes de joint.
- Utilisez la troisième page de l'assistant pour créer et éditer les surfaces de remplissage.
- Utilisez la quatrième page de l'assistant pour spécifier le rétrécissement du produit.
- Utilisez la cinquième page de l'assistant pour spécifier la taille du bloc.
- Utilisez la sixième page de l'assistant pour créer le plan de joint.
- Utilisez la septième page de l'assistant pour spécifier les hauteurs du bloc.
- Utilisez la huitième page de l'assistant pour spécifier les types de coin.
- Utilisez la neuvième page de l'assistant pour simuler l'ouverture du moule et de la matrice.
Quand vous utilisez l'assistant de moulage :
- Vous pouvez fournir deux ensembles de surfaces de séparation dans l'assistant :
- un à utiliser pour l'empreinte de contre-moule
- et un pour le moule.
Cela vous permet de construire des reliefs dans des régions du moule afin que la pression puisse être augmentée aux points vitaux de la surface de séparation. Pour utiliser cette fonctionnalité, les deux ensembles de surfaces de séparation doivent être fournis comme étant deux solides, autrement, l'assistant va assumer que vous n'avez qu'un seul ensemble de surfaces.
Si vous fournissez un mélange de solides et de surfaces, l'assistant assume que les surfaces sont communes aux deux empreintes. Les solides seront analysés pour voir s'ils forment une paire moule/contre-moule avec un autre solide. Si c'est le cas, un des solides fera partie de la surface de séparation de contre-moule et l'autre solide fera partie de la surface de séparation de moule. Si une surface de séparation de solide ne peut pas être associée, alors il est assumé comme étant commune aux deux empreintes.
- Vous pouvez quitter l'assistant à tout moment en cliquant sur le bouton Terminer de l'assistant. Vous pouvez modifier les données manuellement et redémarrer l'assistant.
- Si vous quittez l'assistant de moulage sans séparer le moule, les messages qui sont affichés reflètent la fonctionnalité que vous avez utilisé.
Par exemple :
- Le rétrécissement n'a pas été appliqué — si vous avez spécifié un rétrécissement.
- Les surfaces étagées sont extraites en tant que solides — si les surfaces étagées ont été créées.
- Toolmaker ne va reconnaître que les empreintes complètes nommées DW_CORE et DW_CAVITY — si l'assistant de moulage a été lancé depuis Toolmaker.
Vous pouvez sélectionner les éléments que l'assistant a déjà créé et relancer l'assistant.
- Vous pouvez cliquer sur le bouton Retour sur n'importe quelle page de l'assistant (sauf la dernière page) pour éditer les réglages d'une étape précédente.
