Chanfreins

Un chanfrein est une ligne spécialisée créée entre deux lignes.

Supposons que nous ayons deux lignes comme montré ci-dessous :

Un chanfrein entre les deux lignes d'origine est affiché ci-dessous.

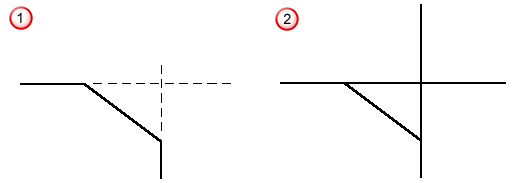

Deux options de chanfrein sont disponibles :

• Filaire > Créer > Chanfrein — Les lignes sont relimitées au chanfrein.
• Filaire > Créer > Chanfrein > Chanfrein non-relimité— Les lignes sont laissées non-relimitées.



Un chanfrein est défini d'une des façons suivantes :

• Angle - Distance (par défaut) — L'angle depuis la première ligne et sa distance le long de la première ligne (mesurée à partir du point d'intersection des deux lignes) :



• Angle - Longueur — Sa longueur et son angle à partir de la première ligne :



• Distance longitudinale — Les distances le long des deux lignes (mesurées à partir du point d'intersection des deux lignes) :



Spécifiez le type et la taille du chanfrein par défaut en utilisant la boite de dialogue d'options.

Vous pouvez également créer des chanfreins perso en spécifiant la longueur et l'angle de la ligne et créer des chanfreins en utilisant la boite de dialogue Editeur de chanfrein.
